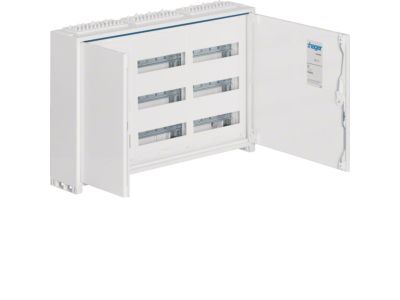

Rozdzielnica FW IP44/II 500x800x160mm, univers | FWB33S Hager

Opis i Kluczowe Cechy

Rozdzielnica FWB33S z serii FW o wymiarach 500x800x160 mm przeznaczona jest do budowy instalacji elektrycznych w budynkach mieszkalnych, usługowych i przemysłowych. Dzięki stopniowi ochrony IP44 oraz klasie ochronności II zapewnia bezpieczną pracę w miejscach narażonych na bryzgi wodne i wilgoć, bez konieczności stosowania dodatkowego uziemienia. Uniwersalna konstrukcja umożliwia wykorzystanie zarówno jako rozdzielnica dystrybucyjna (główna zasilająca), jak i szafa licznikowa.

• Stopień ochrony IP44: Chroni przed wnikaniem ciał stałych o średnicy ≥1 mm oraz bryzgami wody z dowolnego kierunku, co pozwala na montaż w pomieszczeniach wilgotnych (np. piwnice, warsztaty).
• Klasa ochronności II (podwójna izolacja): Eliminuje potrzebę uziemienia obudowy, upraszczając instalację i zwiększając bezpieczeństwo użytkowania.
• Wymiary 500x800x160 mm (wys. x szer. x gł.): Zapewniają wystarczającą przestrzeń do zabudowy aparatury modułowej oraz miejsca na prowadzenie przewodów.
• Funkcjonalność zabudowy: Przystosowana do montażu zarówno jako rozdzielnica główna, jak i szafa licznikowa, co daje elastyczność w projektowaniu instalacji.
• Konstrukcja uniwersalna: Umożliwia łatwą integrację z systemami szaf Hager (seria FW) oraz adaptację do różnych konfiguracji (szyny DIN, listwy zaciskowe, itp.).

Zgodność z Normami

Rozdzielnica FWB33S została zaprojektowana i wyprodukowana zgodnie z obowiązującymi dyrektywami Unii Europejskiej oraz posiada certyfikat CE. Produkt spełnia wymogi norm europejskich w zakresie bezpieczeństwa elektrycznego i ochrony przed porażeniem.

Zastosowanie

Dzięki parametrom technicznym i uniwersalnej budowie rozdzielnica FWB33S sprawdza się w wielu scenariuszach instalacyjnych:

• Główne rozdzielnice zasilające w budynkach mieszkalnych i małych obiektach komercyjnych.
• Szafy licznikowe dla energii elektrycznej (zgodnie z wymogami lokalnych dostawców).
• Rozdzielnice piętrowe lub strefowe w systemach dystrybucji energii.
• Instalacje w pomieszczeniach wilgotnych (np. pralnie, warsztaty) dzięki klasie IP44.

Wskazówki Montażowe

Montaż i podłączenie rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sprawdź brak napięcia. Rozdzielnicę należy zamocować na ścianie za pomocą dostarczonych uchwytów (zalecane kotwy rozporowe). Przekroje przewodów dobierz zgodnie z normą oraz obciążalnością prądową zabezpieczeń. Pamiętaj o zachowaniu wymaganych odstępów izolacyjnych i dostępie do zacisków. W przypadku pytań skonsultuj się z dokumentacją techniczną producenta.

FAQ

• Czy rozdzielnica FWB33S może być montowana na zewnątrz budynku? Stopień ochrony IP44 chroni przed bryzgami wody, ale nie przed długotrwałym działaniem deszczu ani silnym strumieniem. Zaleca się montaż w miejscach osłoniętych (pod zadaszeniem) – w pełni zewnętrzne zastosowanie wymaga wyższej klasy IP (np. IP65).
• Jaka jest maksymalna liczba modułów, którą można zainstalować? Producent nie podaje konkretnej liczby modułów – wymiary 500x800x160 mm pozwalają na zabudowę typowej aparatury modułowej na szynie DIN oraz rezerwę na liczniki i listwy zaciskowe. W razie potrzeby prosimy o kontakt z doradcą technicznym.
• Czy rozdzielnica wymaga uziemienia? Nie – klasa ochronności II (symbol podwójnego kwadratu) oznacza, że obudowa ma podwójną izolację i nie wymaga przewodu ochronnego PE. Należy jednak pamiętać o uziemieniu wszystkich metalowych części aparatury wewnątrz rozdzielnicy.
