Rozdzielnica FW IP44/II 500x300x160mm, Univers | FWB31S Hager

Opis i Kluczowe Cechy

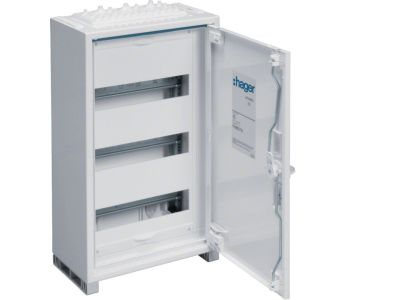

Rozdzielnica Univers FWB31S o wymiarach 500x300x160mm to solidne rozwiązanie do montażu aparatury modułowej w instalacjach elektrycznych. Dzięki stopniowi ochrony IP44 i klasie izolacji II zapewnia bezpieczną pracę w pomieszczeniach suchych i wilgotnych. Wyposażona w szynę TH35 oraz fabryczne listwy N i PE ułatwia szybki i uporządkowany montaż wyłączników, styczników, przycisków i innych urządzeń modułowych.

• Stopień ochrony IP44: odporność na wnikanie ciał obcych o średnicy powyżej 1 mm oraz bryzgi wody – rozdzielnica może być instalowana w pomieszczeniach o podwyższonej wilgotności (np. garaże, warsztaty, kotłownie).
• Klasa izolacji II (symbol podwójnego kwadratu): brak konieczności podłączania przewodu ochronnego – zwiększone bezpieczeństwo i prostszy montaż w obwodach bez oddzielnego zacisku PE.
• Wymiary 500×300×160 mm: kompaktowa obudowa zapewniająca wystarczającą przestrzeń do zabudowy typowych zestawów aparatury modułowej, zachowując ergonomię przy montażu natynkowym.
• Wyposażenie fabryczne – szyna TH35 oraz listwy N i PE: gotowe elementy ułatwiające instalację rozdzielni bez konieczności dokupowania akcesoriów; szybki montaż aparatów modułowych na szynie DIN.
• Uniwersalność montażu (natynkowy / podtynkowy / stojący): elastyczność w doborze miejsca instalacji – od typowych rozdzielnic przyściennych po wolnostojące szafy sterownicze (w zależności od potrzeb projektu).

Zgodność z Normami

Rozdzielnica Univers FWB31S została zaprojektowana zgodnie z obowiązującymi normami europejskimi (seria EN 61439 dla rozdzielnic niskonapięciowych) i spełnia wymagania certyfikacji CE. Produkt podlega ciągłej kontroli jakości w procesie produkcji.

Zastosowanie

Rozdzielnica przeznaczona jest do rozdziału energii elektrycznej oraz montażu aparatury modułowej w instalacjach przemysłowych, mieszkaniowych i usługowych.

• Rozdział mocy w obwodach oświetleniowych i gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Sterowanie obwodami za pomocą styczników, przekaźników i wyłączników modułowych w automatyce budynkowej.
• Montaż przycisków sterowniczych, przełączników i sygnalizatorów w lokalnych szafkach sterowniczych maszyn i urządzeń.
• Pomiar parametrów sieci (liczniki energii, mierniki napięcia/prądu) przy instalacjach wymagających kontroli zużycia lub jakości energii.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszystkich wewnętrznych elementów może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Rozdzielnicę należy mocować do podłoża (ściana, stelaż) za pomocą dołączonych uchwytów lub otworów montażowych – sposób montażu natynkowy, podtynkowy lub stojący dobiera się do warunków lokalnych. Aparaty modułowe montuje się na szynie TH35 (DIN), a zaciski listew N i PE służą do przyłączenia przewodów neutralnych i ochronnych. Przekrój przewodów należy dobrać do przewidywanego obciążenia prądowego zgodnie z normami (np. PN-EN 60364). Momenty dokręcania śrub zacisków – według dokumentacji producenta konkretnych aparatów. Przed zamknięciem drzwiczek sprawdzić poprawność połączeń i brak luzów.

FAQ

• Czy rozdzielnica może być stosowana na zewnątrz budynków? Dzięki stopniowi ochrony IP44 nadaje się do pomieszczeń wilgotnych i zadaszonych (np. garaż, weranda, kotłownia), ale nie do bezpośredniego oddziaływania deszczu i silnych strumieni wody. W przypadku montażu na zewnątrz wymagana jest dodatkowa osłona przed opadami atmosferycznymi.
• Ile modułów można zamontować wewnątrz? Producent nie podaje w danych technicznych konkretnej liczby modułów – pojemność zależy od wielkości zainstalowanych aparatów. Standardowe szyny TH35 pozwalają na zabudowę kilkunastu jednomodulowych wyłączników nadprądowych, ale rzeczywistą ilość należy sprawdzić fizycznie przed zakupem.
• Czy rozdzielnica posiada listwy zaciskowe N i PE? Tak, w zestawie fabrycznym znajdują się listwy neutralna (N) i ochronna (PE) gotowe do podłączenia przewodów w rozdzielnicy. Klasa II oznacza, że nie jest wymagany dodatkowy zacisk ochronny – obudowa jest izolacyjna.
