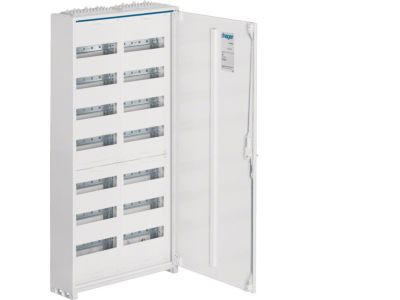

Rozdzielnica FW IP44/II 1100x550x160mm, Univers | FWB72S Hager

Opis i Kluczowe Cechy

Rozdzielnica natynkowa Univers FWB72S o wymiarach 1100x550x160 mm zapewnia przestrzeń do montażu aparatury modułowej w systemie szyny TH35. Stopień ochrony IP44 gwarantuje odporność na bryzgi wody i przedostawanie się ciał stałych, a II klasa ochronności eliminuje konieczność uziemiania obudowy. Wyposażona w listwy N i PE ułatwia szybkie i bezpieczne podłączenie przewodów neutralnych i ochronnych.

• Stopień ochrony IP44: chroni wnętrze rozdzielnicy przed wnikaniem kurzu i rozpryskami wody, co pozwala na instalację w pomieszczeniach wilgotnych oraz na zewnątrz pod zadaszeniem.
• II klasa ochronności: podwójna izolacja zapewnia bezpieczeństwo użytkowania bez dodatkowego uziemiania obudowy – skraca czas montażu i redukuje koszty instalacji.
• Wymiary 1100 x 550 x 160 mm: duża pojemność umożliwia zabudowę wielu aparatów modułowych (wyłączników, styczników, przycisków) w jednej rozdzielnicy, co porządkuje instalację.
• Szyna montażowa TH35: standardowa szyna DIN umożliwia szybki i pewny montaż dowolnej aparatury modułowej zgodnej z systemem.
• Listwy N i PE w komplecie: ułatwiają przyłączenie przewodów neutralnych i ochronnych, przyspieszając prace instalacyjne i poprawiając czytelność połączeń.

Zgodność z Normami

Rozdzielnica Univers FWB72S spełnia wymagania europejskich norm oraz posiada certyfikat CE. Zastosowana II klasa ochronności i stopień ochrony IP44 są zgodne z powszechnie stosowanymi standardami bezpieczeństwa w elektrotechnice.

Zastosowanie

Dzięki dużej pojemności i uniwersalnemu wyposażeniu rozdzielnica znajduje zastosowanie w instalacjach przemysłowych, magazynowych, biurowych oraz w budynkach użyteczności publicznej. Sprawdzi się zarówno w nowych obiektach, jak i przy modernizacji istniejących rozdzielnic.

• Rozdział mocy elektrycznej oraz sygnałów sterowniczych w systemach automatyki budynkowej.
• Montaż aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych, styczników, przycisków i przełączników.
• Zasilanie i sterowanie obwodami oświetleniowymi, gniazd wtyczkowych, urządzeń technologicznych oraz pomp, wentylatorów, rolet.
• Pomiar energii elektrycznej poprzez zabudowę liczników i modułów pomiarowych.

Wskazówki Montażowe

Montaż rozdzielnicy oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Rozdzielnicę mocuje się na ścianie (montaż natynkowy) za pomocą dostarczonych elementów. Wszystkie aparaty modułowe należy montować na szynie TH35, a przewody przyłączać do listew N i PE z zachowaniem właściwych przekrojów i momentów dokręcania zalecanych przez producenta poszczególnych komponentów.

FAQ

• Jaki jest stopień ochrony rozdzielnicy FWB72S? Rozdzielnica posiada stopień ochrony IP44 – jest odporna na przedostawanie się ciał stałych o średnicy powyżej 1 mm oraz na bryzgi wody z dowolnego kierunku. Można ją stosować w pomieszczeniach wilgotnych (np. kotłownie, pralnie) oraz na zewnątrz pod osłoną.
• Czy rozdzielnica wymaga uziemienia obudowy? Nie, ponieważ należy do II klasy ochronności (symbol II). Podwójna izolacja eliminuje potrzebę łączenia obudowy z przewodem ochronnym PE. Wystarczy podłączyć listwę PE zgodnie ze schematem instalacji.
• Czy w komplecie znajdują się listwy N i PE? Tak, rozdzielnica Univers FWB72S jest wyposażona w listwy neutralną (N) i ochronną (PE), co umożliwia przyłączenie przewodów bez konieczności dokupowania dodatkowych akcesoriów.
