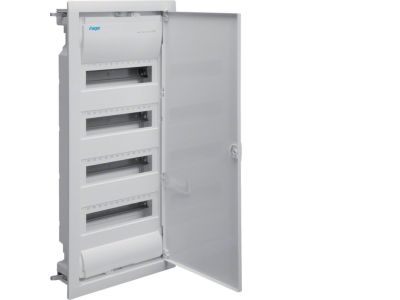

Rozdzielnica do ścian szkieletowych (GK) 4R/48M II kl IP30, Volta | VH48NE Hager

Opis i Kluczowe Cechy

Rozdzielnica modułowa Volta VH48NE przeznaczona do montażu w ścianach szkieletowych (GK) oferuje 48 miejsc modułowych rozmieszczonych w 4 rzędach. Stopień ochrony IP30 oraz II klasa ochronności zapewniają bezpieczną eksploatację w suchych pomieszczeniach wewnętrznych. Konstrukcja przystosowana do szybkiego montażu aparatury modułowej na szynie TH35 zgodnej z DIN.

• 48 modułów (4 rzędy): duża pojemność umożliwia rozbudowę instalacji i elastyczne rozmieszczenie aparatury modułowej – od wyłączników po styczniki i przyciski.
• II klasa ochronności: izolacja wzmocniona eliminuje konieczność dodatkowego uziemiania obudowy, co upraszcza montaż i zwiększa bezpieczeństwo w obwodach bez przewodu ochronnego.
• Stopień ochrony IP30: osłona chroni przed wnikaniem ciał stałych o średnicy ≥2,5 mm oraz przed przypadkowym dotknięciem elementów pod napięciem – odpowiednia do stosowania w suchych pomieszczeniach (biura, domy, hale).
• Dedykowana do ścian szkieletowych (GK): specjalna konstrukcja ułatwia osadzenie w lekkiej zabudowie, pozwalając na estetyczne i stabilne umieszczenie rozdzielnicy bez konieczności stosowania dodatkowych puszek.
• Wielozadaniowość: obsługuje rozdział mocy, sterowanie, sygnalizację, pomiary oraz integrację z systemami automatyki budynkowej – wszystkie aparaty modułowe montowane na szynie TH35.

Zgodność z Normami

Rozdzielnica Volta VH48NE spełnia wymagania europejskich norm dotyczących sprzętu elektroinstalacyjnego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami unijnymi. II klasa ochronności oraz stopień ochrony IP30 są zgodne z klasyfikacją IEC 60529. Produkt przeznaczony do instalacji w obwodach o napięciu znamionowym typowym dla sieci niskiego napięcia.

Zastosowanie

Uniwersalna rozdzielnica VH48NE znajduje zastosowanie w budynkach mieszkalnych, biurowych i użyteczności publicznej, wszędzie tam, gdzie wymagana jest kompaktowa i bezpieczna obudowa dla aparatury modułowej. Sprawdza się zarówno w nowych instalacjach, jak i modernizacjach w lekkiej zabudowie.

• Rozdział energii elektrycznej w mieszkaniach i domach jednorodzinnych – miejsce dla wyłączników nadprądowych, różnicowoprądowych i ochronników przepięć.
• Sterowanie oświetleniem oraz odbiornikami za pomocą styczników, przekaźników i przycisków sterowniczych.
• Realizacja układów pomiarowych (liczniki energii, mierniki napięcia/prądu) na szynie TH35.
• Integracja z systemami automatyki budynkowej (PLC, sterowniki KNX/Modbus) – dedykowane miejsce dla modułów komunikacyjnych i zasilaczy.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Rozdzielnicę należy mocować w otworze ściany szkieletowej zgodnie z instrukcją producenta – zapewnij odpowiednią głębokość zabudowy oraz stabilne oparcie. Aparaty modułowe montuje się na szynie TH35; przekroje przewodów dobierz zgodnie z obciążalnością prądową i obowiązującymi normami. Momenty dokręcania zacisków stosuj według dokumentacji poszczególnych aparatów. Pamiętaj o zachowaniu odstępów wentylacyjnych oraz nieprzekraczaniu maksymalnej dopuszczalnej temperatury otoczenia.

FAQ

• Czy rozdzielnica Volta VH48NE jest wyposażona w listwy N/PE? W dostępnej specyfikacji nie podano informacji o fabrycznym wyposażeniu w listwy neutralne i ochronne. Zalecamy dobór odpowiednich listew (np. VH serii Volta) według potrzeb instalacji. Listwy N/PE są standardowo montowane na szynie TH35 wewnątrz obudowy.
• Jaki stopień ochrony ma rozdzielnica? Produkt posiada stopień ochrony IP30, co oznacza ochronę przed wnikaniem ciał stałych o średnicy ≥2,5 mm oraz przed przypadkowym dotknięciem. Nie jest odporna na wodę ani wilgoć – należy stosować wyłącznie w suchych pomieszczeniach.
• Ile miejsc modułowych oferuje rozdzielnica? VH48NE ma 48 modułów rozmieszczonych w 4 rzędach (12 modułów na rząd). Umożliwia to montaż wielu aparatów, w tym większych urządzeń jak liczniki czy moduły komunikacyjne zajmujące kilka modułów.
