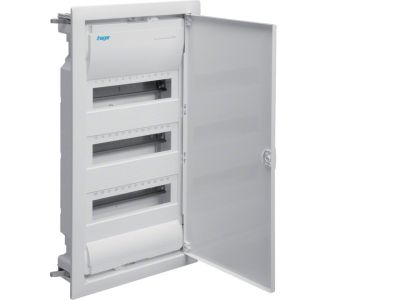

Rozdzielnica do ścian szkieletowych (GK) 3R/36M II kl IP30, Volta | VH36NE Hager

Opis i Kluczowe Cechy

Rozdzielnica VH36NE firmy Volta przeznaczona do montażu w ścianach szkieletowych (GK). Model oferuje 36 miejsc modułowych rozmieszczonych w 3 rzędach, stopień ochrony IP30 oraz II klasę ochronności. Dzięki temu zapewnia bezpieczne umieszczenie i rozdział aparatury modułowej w suchych pomieszczeniach wewnętrznych, gdzie wymagana jest prosta i szybka instalacja.

• 36 modułów (3 rzędy): Elastyczne rozmieszczenie wyłączników, styczników, przycisków i innej aparatury modułowej o łącznej szerokości do 36 jednostek 17,5 mm.
• Stopień ochrony IP30: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm – odpowiednia do wnętrz suchych, takich jak biura, mieszkania czy korytarze.
• II klasa ochronności: Izolacja ochronna eliminuje potrzebę stosowania przewodu ochronnego, co upraszcza okablowanie i zwiększa bezpieczeństwo użytkowania.
• Dedykowana do ścian szkieletowych (GK): Konstrukcja i uchwyty umożliwiają stabilny montaż w płytach kartonowo-gipsowych bez konieczności dodatkowego wzmacniania.
• Niezbędne elementy do montażu aparatury modułowej: Rozdzielnica dostarczana z kompletnym wyposażeniem umożliwiającym szybki montaż szyn TH35, listew N/PE oraz osłon (zgodnie z danymi producenta).

Zgodność z Normami

Rozdzielnica VH36NE spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowana II klasa ochronności oraz stopień ochrony IP30 potwierdzają bezpieczeństwo użytkowania w instalacjach niskiego napięcia w warunkach suchych.

Zastosowanie

Rozdzielnica VH36NE Volta przeznaczona jest do budowy instalacji elektrycznych w obiektach, w których ściany wykonano w technologii szkieletowej (GK). Sprawdza się zarówno w budownictwie mieszkaniowym, jak i biurowym czy użyteczności publicznej. Służy do rozdziału mocy, sygnałów sterowniczych, pomiarów oraz montażu aparatury modułowej.

• Rozdział obwodów oświetleniowych i gniazd wtykowych w budynkach z lekką zabudową.
• Montaż styczników, przekaźników i sterowników do zarządzania ogrzewaniem, wentylacją i klimatyzacją.
• Tworzenie podrozdzielni dla systemów automatyki budynkowej (BMS, KNX, smart home).
• Lokalizacja w pomieszczeniach suchych o ograniczonej przestrzeni montażowej, np. korytarze, garderoby, serwerownie.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilające. Rozdzielnicę należy zamocować do konstrukcji ściany szkieletowej zgodnie z instrukcją producenta, z zachowaniem wypoziomowania i odpowiedniej głębokości zabudowy. Przewody podłączyć do listew zaciskowych (N, PE, fazowe), dobierając ich przekrój zgodnie z obciążeniem. Po montażu sprawdzić ciągłość połączeń oraz izolacji. Nie przekraczać maksymalnej liczby modułów oraz sumarycznego obciążenia prądowego określonego w dokumentacji technicznej.

FAQ

• Czy rozdzielnica VH36NE może być stosowana bez przewodu ochronnego? Tak, dzięki II klasie ochronności (izolacja ochronna) nie wymaga podłączenia przewodu ochronnego. Należy jednak upewnić się, że wszystkie zamontowane urządzenia są zgodne z tą klasą oraz że instalacja odbiorcza spełnia odpowiednie wymagania.
• Jaki jest maksymalny wymiar aparatu, który można zamontować? Rozdzielnica pomieści aparaty modułowe o szerokości 17,5 mm na moduł. Łącznie dostępnych jest 36 modułów w 3 rzędach, co pozwala na dowolną konfigurację aparatów jedno- i wielomodulowych.
• Czy rozdzielnica nadaje się do montażu w ścianie murowanej lub betonowej? Produkt został zaprojektowany głównie do ścian szkieletowych (GK). Montaż w ścianach pełnych wymaga zastosowania dodatkowych elementów dystansowych i mocujących – zalecamy zapoznanie się z dokumentacją techniczną producenta przed instalacją.
