Rozdzielnica 1x6M n/t, IP40, drzwi transparentne, IC2 | VD106TP Hager

Opis i Kluczowe Cechy

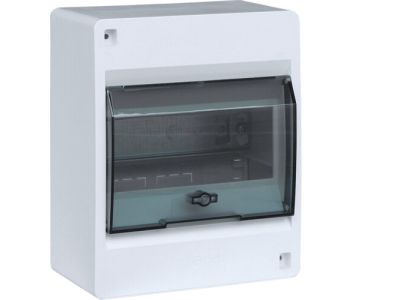

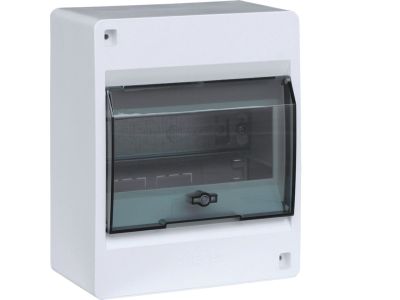

Prezentowana rozdzielnica natynkowa VD106TP to kompaktowa obudowa o konfiguracji 1x6M (jeden rząd na 6 modułów), przeznaczona do montażu w instalacjach elektrycznych niskiego napięcia. Dzięki stopniowi ochrony IP40, transparentnym drzwiom i klasie odporności mechanicznej IC2 zapewnia bezpieczeństwo oraz wygodę użytkowania w suchych pomieszczeniach wewnętrznych.

• Stopień ochrony IP40: skuteczna ochrona przed wnikaniem ciał stałych o średnicy ≥1 mm oraz bryzgami wody, co gwarantuje bezpieczną pracę w typowych warunkach budynkowych.
• Drzwi transparentne: umożliwiają wzrokową kontrolę stanu aparatury bez konieczności otwierania obudowy, zwiększając ergonomię i bezpieczeństwo obsługi.
• Klasa odporności IC2: wytrzymałość na uderzenia mechaniczne, chroniąca wnętrze rozdzielnicy przed przypadkowymi uszkodzeniami podczas eksploatacji.
• Konfiguracja 1x6M (6 modułów): miejsce dla 6 modułów aparatury modułowej na jednej szynie DIN, idealne do kompaktowych rozdzielni w domach i małych obiektach.
• Montaż natynkowy (n/t): szybki i łatwy montaż na ścianie bez konieczności kucia, dedykowany do modernizacji oraz miejsc bez wnęk podtynkowych.

Zgodność z Normami

Rozdzielnica VD106TP zaprojektowana jest zgodnie z europejskimi normami dotyczącymi obudów elektrycznych (seria IEC/EN 60529 dla stopni ochrony IP oraz IEC/EN 62262 dla odporności na uderzenia IC). Posiada oznaczenie CE. Szczegółowe numery norm znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Rozdzielnica natynkowa VD106TP sprawdza się w instalacjach wymagających oszczędności miejsca i łatwego dostępu do aparatury. Przeznaczona jest do montażu w suchych pomieszczeniach wewnętrznych.

• Instalacje w budynkach mieszkalnych – miejsce dla zabezpieczeń nadprądowych i różnicowoprądowych.
• Małe obiekty usługowe – rozdzielnice w sklepach, biurach, pomieszczeniach socjalnych.
• Modernizacje istniejących instalacji – gdy nie ma możliwości wykonania wnęki podtynkowej.
• Proste układy sterowania oświetleniem i automatyka budynkowa w rozdzielnicach oddziałowych.

Wskazówki Montażowe

Montaż rozdzielnicy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Obudowę mocuj do ściany za pomocą kołków rozporowych (zgodnie z instrukcją producenta). Wewnątrz zamontowana jest szyna DIN TH35 do mocowania aparatury modułowej. Kable wprowadź przez odpowiednie przepusty lub dławice. Przekroje przewodów dobierz do spodziewanego obciążenia.

FAQ

• Jaki stopień ochrony ma rozdzielnica? Rozdzielnica VD106TP posiada stopień ochrony IP40, co oznacza ochronę przed wnikaniem ciał stałych ≥1 mm oraz przed bryzgami wody. Nadaje się do suchych pomieszczeń wewnętrznych.
• Czy drzwi są przezroczyste? Tak, drzwi wykonane są z transparentnego tworzywa, dzięki czemu bez otwierania można obserwować stan aparatury.
• Ile modułów pomieści rozdzielnica? Obudowa oferuje jeden rząd na 6 modułów (1x6M) – idealna do małych rozdzielni lub podrozdzielni.
