Rozdzielnica 1x12M p/t, IP40, drzwi transparentne, Cosmos | VR112TP Hager

Opis i Kluczowe Cechy

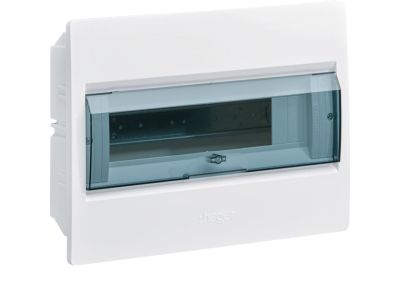

Rozdzielnica Cosmos VR112TP to podtynkowa obudowa modułowa przeznaczona do montażu aparatury elektrycznej w instalacjach mieszkaniowych i usługowych. Wyposażona w przezroczyste drzwi umożliwiające szybki podgląd stanu zabudowanych urządzeń, oferuje 12 modułów w jednym rzędzie oraz stopień ochrony IP40. Jej kompaktowa konstrukcja ułatwia instalację w standardowych wnękach ściennych.

• 12 modułów (1x12M): wystarczająca pojemność do zabudowy podstawowych zabezpieczeń obwodów, wyłączników różnicowoprądowych i aparatury sterowniczej w jednym rzędzie.
• Stopień ochrony IP40: ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm, co zapewnia bezpieczną pracę wewnątrz budynków oraz w suchych pomieszczeniach.
• Przezroczyste drzwi: umożliwiają wizualną kontrolę stanu aparatów (np. położenie wyłączników, sygnalizacja LED) bez konieczności otwierania obudowy.
• Montaż podtynkowy (p/t): pozwala na estetyczne ukrycie rozdzielnicy w ścianie, oszczędzając miejsce i poprawiając wygląd instalacji.
• Konstrukcja z serii Cosmos: spójny design i łatwy montaż w systemie akcesoriów tej linii.

Zgodność z Normami

Rozdzielnica Cosmos VR112TP została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności stosowanych w obwodach niskiego napięcia.

Zastosowanie

Dzięki swojej funkcjonalności i parametrom rozdzielnica VR112TP sprawdza się w wielu typowych instalacjach elektrycznych:

• Rozdział energii oraz ochrona obwodów w budynkach mieszkalnych – zabudowa wyłączników nadprądowych, różnicowoprądowych i rozłączników.
• Instalacje w biurach, sklepach oraz małych obiektach usługowych – estetyczne i bezpieczne prowadzenie zasilania.
• Systemy automatyki budynkowej – miejsce na styczniki, przekaźniki impulsowe i sterowniki w obudowie z przezroczystymi drzwiami ułatwiającymi diagnostykę.
• Modernizacja starszych instalacji – zamiana tradycyjnych tablic rozdzielczych na nowoczesną, podtynkową rozdzielnicę z przezroczystym frontem.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Rozdzielnicę mocuje się do ściany w przygotowanej wnęce (montaż podtynkowy) za pomocą elementów instalacyjnych przewidzianych przez producenta. Sposób prowadzenia przewodów oraz momenty dokręcania zacisków muszą być zgodne z dokumentacją techniczną. Przekrój przewodów należy dobrać do prądów znamionowych zabudowanych aparatów. Po zakończeniu montażu należy sprawdzić szczelność obudowy oraz poprawność działania drzwi.

FAQ

• Jaki stopień ochrony ma rozdzielnica VR112TP? Stopień ochrony wynosi IP40. Oznacza to, że obudowa chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, ale nie jest odporna na działanie wody. Przeznaczona jest do stosowania wewnątrz budynków.
• Czy drzwi są przezroczyste? Tak, model VR112TP wyposażono w przezroczyste drzwi, które umożliwiają obserwację stanu aparatury bez konieczności otwierania rozdzielnicy.
• Ile modułów mogę zamontować w tej rozdzielnicy? Rozdzielnica oferuje 12 modułów w jednym rzędzie (oznaczenie 1x12M). Pozwala to na zabudowę standardowych wyłączników nadprądowych, różnicowoprądowych oraz niewielkiej ilości aparatury sterowniczej.
