Rezystor hamowania IP20 60 Ohm 0.16kW Altivar Easy 310 | VW3A7731 Schneider Electric

Opis i Kluczowe Cechy

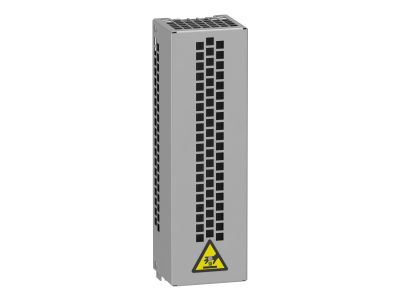

Rezystor hamowania Schneider Electric o symbolu VW3A7731 to dedykowane akcesorium do przemienników częstotliwości Altivar Easy 310 oraz innych serii. Dzięki rezystancji 60 Ohm i mocy 0,16 kW skutecznie rozprasza energię wytwarzaną podczas hamowania silnika, pozwalając na bezpieczne zatrzymanie napędu. Stopień ochrony IP20 umożliwia montaż w suchych pomieszczeniach, w rozdzielnicach i szafach sterowniczych.

• Rezystancja 60 Ohm: Zoptymalizowana wartość rezystancji zapewnia skuteczne odprowadzanie energii hamowania, współpracując z układem sterowania falownika.
• Moc 0,16 kW (160 W): Umożliwia bezpieczne przyjęcie i rozproszenie ciepła w typowych cyklach hamowania dynamicznego.
• Stopień ochrony IP20: Chroni przed dotykiem części pod napięciem, przeznaczony do montażu wewnątrz szaf sterowniczych w suchym środowisku.
• Kompatybilność z Altivar Easy 310, 320, 340 oraz serią 900 (930, 950): Gwarantuje bezproblemową integrację z szeroką gamą przemienników Schneider Electric.
• Akcesorium fabryczne: Zaprojektowane specjalnie do danego zakresu falowników, co upraszcza montaż i zapewnia niezawodność działania.

Zgodność z Normami

Rezystor hamowania VW3A7731 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Stopień ochrony IP20 zapewnia podstawową ochronę przed ciałami stałymi. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje bezpieczną pracę w systemach automatyki przemysłowej.

Zastosowanie

Rezystor hamowania VW3A7731 stosowany jest w układach napędowych z przemiennikami częstotliwości Altivar do rozpraszania energii generowanej podczas hamowania silnika. Znajduje zastosowanie w:

• Hamowaniu dynamicznym silników indukcyjnych sterowanych przez falowniki Altivar Easy 310, 320, 340 oraz serii 900.
• Układach wymagających szybkiego zatrzymania napędu z odzyskiem energii w postaci ciepła.
• Instalacjach automatyki budynkowej i przemysłowej, gdzie niezbędny jest niezawodny rezystor o ochronie IP20 do montażu w szafie sterowniczej.
• Systemach transportu materiałów, przenośników, dźwigów – wszędzie tam, gdzie występują cykliczne ruchy z częstym hamowaniem.

Wskazówki Montażowe

Montaż rezystora hamowania VW3A7731 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w szafie sterowniczej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że nie występuje napięcie szczątkowe. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Rezystor podczas pracy może się nagrzewać – zapewnij odpowiednią wentylację i zachowaj odstępy od innych elementów.

FAQ

• Jaki jest stopień ochrony rezystora VW3A7731? Stopień ochrony IP20 oznacza, że rezystor jest odporny na dostęp palcem i ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest odporny na wilgoć, dlatego należy go montować w suchych pomieszczeniach.
• Z jakimi falownikami współpracuje ten rezystor? Rezystor jest kompatybilny z przemiennikami częstotliwości Altivar Easy 310, Altivar 320, Altivar 340 oraz serią Altivar 900 (w tym modele 930, 950). Zawsze sprawdź dokumentację falownika, aby potwierdzić dobór.
• Jaka jest moc rezystora i do czego służy? Moc ciągła wynosi 0,16 kW (160 W). Rezystor rozprasza energię wytworzoną podczas hamowania silnika, zamieniając ją na ciepło. Jest to niezbędne, aby przemiennik mógł zapewnić moment hamujący bez uszkodzenia.
