Rękojeść załączająca z blokadą, NZM1-XDTVR, czerwono-żółta | 260142 Eaton

Alternatywny kod produktu: NZM1-XDTVR

Opis i Kluczowe Cechy

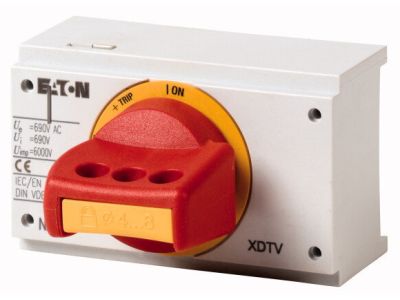

Rękojeść załączająca z blokadą NZM1-XDTVR (nr katalogowy 260142) w kolorze czerwono-żółtym to dedykowane akcesorium do wyłączników serii NZM1(-4), PN1(-4) oraz N(S)1(-4). Dzięki wbudowanej blokadzie umożliwia bezpieczne odcięcie zasilania i uniemożliwienie przypadkowego załączenia – kluczowe w procesach konserwacji i serwisu. Jej wyraźne, ostrzegawcze kolory (czerwony/żółty) jednoznacznie sygnalizują stan wyłącznika.

• Blokada w pozycji wyłączonej: możliwość zastosowania kłódki zabezpieczającej przed nieautoryzowanym lub przypadkowym załączeniem obwodu – zwiększa bezpieczeństwo personelu podczas prac serwisowych.
• Kompatybilność z seriami NZM1(-4), PN1(-4), N(S)1(-4): uniwersalne akcesorium pasujące do wielu typów wyłączników – upraszcza magazynowanie i redukuje liczbę wariantów na stanie.
• Kolor czerwono-żółty (ostrzegawczy): wyraźna wizualna informacja o stanie łącznika – minimalizuje ryzyko pomyłki podczas obsługi rozdzielnicy.
• Łatwy montaż na wyłączniku: modułowa konstrukcja akcesoriów NZM umożliwia szybki i pewny montaż bez potrzeby użycia specjalistycznych narzędzi – oszczędza czas instalatora.
• Trwała konstrukcja mechaniczna: wytrzymała rękojeść zaprojektowana do wielokrotnych cykli łączeniowych – niezawodność w długotrwałej eksploatacji.

Zgodność z Normami

Rękojeść NZM1-XDTVR jest akcesorium zaprojektowanym do współpracy z wyłącznikami spełniającymi wymagania norm europejskich i posiadającymi certyfikację CE. Jako element systemu NZM podlega rygorystycznym testom producenta gwarantującym zgodność z obowiązującymi standardami w zakresie bezpieczeństwa i funkcjonalności.

Zastosowanie

Rękojeść załączająca z blokadą NZM1-XDTVR znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i jednoznaczne odłączenie zasilania z możliwością fizycznego zablokowania wyłącznika w pozycji OFF.

• Procedury Lockout/Tagout (LOTO) podczas konserwacji i przeglądów instalacji elektrycznych – blokada uniemożliwia przypadkowe załączenie.
• Sterowanie pracą maszyn i urządzeń przemysłowych jako zewnętrzna rękojeść wyłącznika głównego w szafie sterowniczej.
• Instalacje wymagające wizualnej sygnalizacji stanu wyłącznika – czerwono-żółte oznaczenie ostrzegawcze widoczne z daleka.
• Rozdzielnice główne i podrozdzielnice w budynkach przemysłowych i komercyjnych – jako element blokady dostępu do obwodu.

Wskazówki Montażowe

Montaż rękojeści NZM1-XDTVR może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Rękojeść montuje się bezpośrednio na wyłączniku – nie wymaga szyny TH35. Przekroje przewodów oraz momenty dokręcania połączeń należy dobierać według zaleceń producenta wyłącznika. Po montażu sprawdź poprawność działania blokady w pozycji wyłączonej.

FAQ

• Czy rękojeść NZM1-XDTVR nadaje się do pracy z wyłącznikami innych serii niż NZM? Z danych producenta wynika, że rękojeść jest przeznaczona do wyłączników serii NZM1(-4), PN1(-4) oraz N(S)1(-4). Przed montażem na innym typie wyłącznika sprawdź kompatybilność mechaniczną.
• Czy blokada rękojeści umożliwia zaplombowanie? Tak, rękojeść wyposażona jest w otwory do założenia kłódki lub plomby, co pozwala na fizyczne zablokowanie wyłącznika w pozycji wyłączonej zgodnie z procedurami LOTO.
• Jaki jest stopień ochrony rękojeści po zamontowaniu na wyłączniku? Producent nie podaje odrębnego stopnia IP dla tego akcesorium. Ochronę obudowy rozdzielnicy należy zapewnić poprzez zastosowanie odpowiedniej obudowy zewnętrznej.
