Rękojeść drzwiowa sprzęgła z blokadą+tabliczka, NZM1-XTVDV, czarna | 260172 Eaton

Alternatywny kod produktu: NZM1-XTVDV

Opis i Kluczowe Cechy

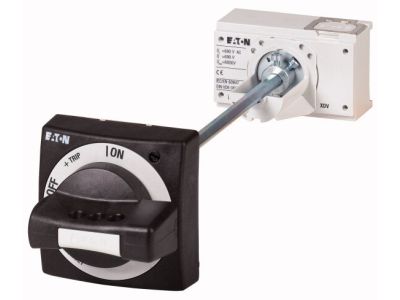

Rękojeść drzwiowa sprzęgła z blokadą i tabliczką NZM1-XTVDV (symbol 260172) to dedykowane akcesorium do wyłączników serii NZM, PN oraz N(S). Czarna, solidna konstrukcja umożliwia bezpieczne sterowanie wyłącznikiem od zewnątrz rozdzielnicy, a wbudowana blokada zapobiega przypadkowej zmianie położenia. Zintegrowana tabliczka pozwala na czytelne oznaczenie obwodu, co ułatwia identyfikację podczas eksploatacji i konserwacji.

• Kompatybilność z seriami NZM1(-4), PN1(-4), N(S)1(-4): Elastyczny montaż w szerokiej gamie wyłączników głównych i rozłączników bezpiecznikowych – jeden model pasuje do wielu typów urządzeń, co upraszcza magazynowanie i dobór części.
• Blokada w pozycji OFF: Mechanizm uniemożliwia włączenie wyłącznika bez użycia klucza lub narzędzia, zwiększając bezpieczeństwo podczas prac serwisowych i zabezpieczając przed nieautoryzowanym załączeniem.
• Zintegrowana tabliczka opisowa: Powierzchnia umożliwia trwałe oznaczenie obwodu (np. numer rozdzielnicy, nazwa odbiornika) – ułatwia szybką identyfikację i redukuje ryzyko pomyłek przy przełączaniu.
• Ergonomiczna rękojeść sprzęgła: Kształt i materiał zapewniają pewny chwyt oraz wygodną obsługę nawet w rękawicach roboczych, co podnosi komfort pracy instalatora i użytkownika.
• Montaż na drzwiach rozdzielnicy: Prosta instalacja bez konieczności ingerencji w konstrukcję wyłącznika – rękojeść łączy się z wałem wyłącznika przez sprzęgło, a całość mocuje się do panelu drzwiowego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla akcesoriów do wyłączników niskiego napięcia. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Rękojeść drzwiowa NZM1-XTVDV znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne sterowanie wyłącznikiem głównym lub bezpiecznikowym z zewnątrz szafy rozdzielczej, a także w instalacjach wymagających blokady załączenia.

• Blokada głównego wyłącznika w rozdzielnicach przemysłowych i budynkach użyteczności publicznej – uniemożliwia przypadkowe uruchomienie maszyny lub linii podczas konserwacji.
• Oznaczenie i sterowanie obwodami w szafach sterowniczych (PLC, styczniki) – tabliczka ułatwia identyfikację, a rękojeść umożliwia szybkie odcięcie zasilania.
• Sygnalizacja stanu łącznika (ON/OFF) na drzwiach rozdzielnicy – widoczne położenie rękojeści informuje o stanie wyłącznika bez otwierania szafy.
• Automatyka budynkowa i instalacje przemysłowe – stosowana jako element systemu bezpieczeństwa (blokada w pozycji OFF) dla wyłączników głównych w węzłach zasilających.

Wskazówki Montażowe

Bezwzględnie odłącz napięcie przed rozpoczęciem prac! Montaż może być wykonywany wyłącznie przez osoby posiadające ważne uprawnienia SEP (minimum E do 1 kV). Rękojeść przeznaczona jest do zabudowy na drzwiach rozdzielnicy o odpowiedniej wytrzymałości mechanicznej. Użyj szyny TH35 (DIN) do mocowania wyłącznika – sprzęgło należy podłączyć zgodnie z instrukcją producenta. Przed dokręceniem śrub upewnij się, że wał wyłącznika i rękojeść są w linii. Moment dokręcania oraz przekrój przewodów (jeśli dotyczy) dobierz zgodnie z danymi w karcie katalogowej. Po zakończeniu montażu sprawdź działanie blokady i płynność ruchu rękojeści.

FAQ

• Czy rękojeść ma podświetlenie (LED)? Nie. Model NZM1-XTVDV nie jest wyposażony w elementy podświetlające. Przeznaczony wyłącznie do mechanicznego sterowania i blokowania wyłącznika.
• Jaki stopień ochrony (IP) zapewnia po zamontowaniu? Producent nie podaje oddzielnego stopnia IP dla rękojeści. Po prawidłowym montażu na drzwiach rozdzielnicy, szczelność obudowy (zwykle IP54 lub wyższy) może być zachowana – należy stosować uszczelki dostarczone wraz z akcesorium. W razie wątpliwości sprawdź dokumentację techniczną.
• Czy rękojeść działa jako przełącznik (styk elektryczny)? Nie. Jest to wyłącznie mechaniczny element sterujący – nie przewodzi prądu. Załączanie/wyłączanie obwodów realizuje wyłącznik główny (np. NZM), do którego jest przymocowana.
