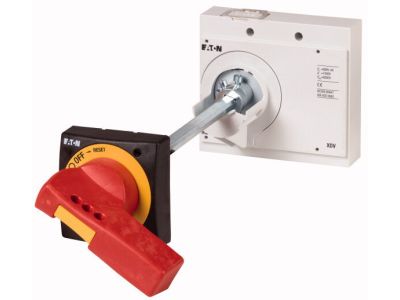

Rękojeść drzwiowa do przycisku bezpieczeństwa, NZM3-XTVDVR, czerwono-żółta | 260182 Eaton

Opis i Kluczowe Cechy

Rękojeść drzwiowa NZM3-XTVDVR o numerze katalogowym 260182 to wysokiej klasy komponent sterowniczy zaprojektowany przez firmę EATON, dedykowany do współpracy z wyłącznikami mocy serii NZM3, rozłącznikami PN3 oraz N(S)3. Urządzenie charakteryzuje się jaskrawą, czerwono-żółtą kolorystyką, która zgodnie z międzynarodowymi standardami bezpieczeństwa jednoznacznie identyfikuje je jako element służący do zatrzymania awaryjnego (Emergency Stop). Dzięki modułowej konstrukcji grup funkcyjnych, rękojeść zapewnia wyjątkową elastyczność podczas projektowania rozdzielnic niskiego napięcia.

• Kompatybilność: Przeznaczona do aparatów NZM3(-4), PN3(-4) oraz N(S)3(-4).
• Funkcja bezpieczeństwa: Wyraźne barwy ostrzegawcze ułatwiają szybką lokalizację napędu w sytuacjach krytycznych.
• Blokada drzwi: Mechanizm umożliwia sprzężenie napędu z drzwiami szafy sterowniczej, co zwiększa bezpieczeństwo obsługi poprzez uniemożliwienie otwarcia obudowy przy załączonym aparacie.
• Trwałość: Wykonana z materiałów odpornych na trudne warunki przemysłowe, co gwarantuje długą żywotność mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego stosowanie w projektach realizowanych na rynkach globalnych. Rękojeść spełnia wymagania normy IEC/EN 60947, co potwierdza jej przydatność w aparaturze rozdzielczej i sterowniczej niskiego napięcia. Stopień ochrony zapewniany przez napęd po prawidłowym montażu pozwala na zachowanie wysokiej szczelności obudowy, chroniąc wnętrze przed pyłem i wilgocią.

Zastosowanie

Rękojeść NZM3-XTVDVR znajduje szerokie zastosowanie w zaawansowanych systemach automatyki przemysłowej oraz w rozdzielniach głównych. Jest niezbędnym elementem wszędzie tam, gdzie wymagane jest wyprowadzenie napędu wyłącznika na zewnątrz szafy sterowniczej przy jednoczesnym zachowaniu funkcji wyłącznika bezpieczeństwa. Idealnie sprawdza się w sterowaniu silnikami o dużych mocach, zabezpieczaniu linii produkcyjnych oraz w infrastrukturze budynkowej, gdzie kluczowe jest szybkie i pewne odłączenie zasilania w razie awarii.

Wskazówki Montażowe

Montaż rękojeści NZM3-XTVDVR jest intuicyjny dzięki modułowej budowie akcesoriów EATON. Podczas instalacji należy zwrócić szczególną uwagę na osiowość połączenia między wałkiem przedłużającym a samym mechanizmem rękojeści na drzwiach. Zaleca się stosowanie dedykowanych szablonów wierceń, aby zapewnić idealne dopasowanie. Należy pamiętać o sprawdzeniu mechanizmu blokady drzwiowej – prawidłowo zamontowana rękojeść powinna blokować możliwość otwarcia szafy w pozycji 'ON' oraz pozwalać na zablokowanie napędu za pomocą kłódek w pozycji 'OFF', co jest kluczowe dla procedur LOTO (Lockout/Tagout).

FAQ

• Czy rękojeść pasuje do mniejszych wyłączników NZM2? Nie, model NZM3-XTVDVR jest dedykowany wyłącznie do serii NZM3, PN3 oraz N3. Dla serii NZM2 należy wybrać odpowiedni model z grupy NZM2-XTVD.
• Czy produkt posiada funkcję blokady na kłódkę? Tak, rękojeść umożliwia zabezpieczenie wyłącznika w stanie otwartym (pozycja OFF) za pomocą kłódek, co zapobiega przypadkowemu załączeniu napięcia podczas prac serwisowych.
• Jaki jest stopień ochrony tej rękojeści? Po poprawnym montażu na drzwiach szafy, napęd zapewnia wysoki stopień ochrony (zazwyczaj IP66), co pozwala na pracę w zapylonych i wilgotnych halach produkcyjnych.
