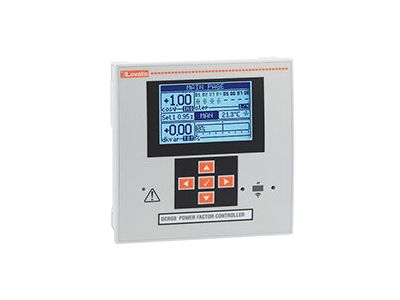

Regulator współczynnika mocy typu DCRG 8 do współpracy z dławikami | DCRG8IND Lovato Electric

Opis i Kluczowe Cechy

Regulator współczynnika mocy typu DCRG 8 marki Lovato Electric to zaawansowane urządzenie mikroprocesorowe zaprojektowane specjalnie do precyzyjnego zarządzania systemami kompensacji mocy biernej indukcyjnej. Model DCRG8IND został zoptymalizowany pod kątem współpracy z dławikami kompensacyjnymi, co pozwala na skuteczną eliminację opłat za energię bierną pojemnościową w sieciach o charakterze pojemnościowym. Urządzenie charakteryzuje się dużym, graficznym wyświetlaczem LCD z podświetleniem, który umożliwia intuicyjną nawigację oraz monitorowanie parametrów sieci w czasie rzeczywistym.

• Zaawansowana analiza harmonicznych: Regulator monitoruje zawartość harmonicznych prądu i napięcia aż do 31. rzędu, co chroni dławiki przed przegrzaniem i uszkodzeniem.
• Inteligentne sterowanie stopniami: Algorytm sterujący dba o równomierne zużycie członów wykonawczych, co znacząco wydłuża żywotność styczników oraz samych dławików.
• Porty komunikacyjne: Możliwość rozbudowy o moduły komunikacyjne (np. RS485, Ethernet) pozwala na pełną integrację z systemami nadzoru energii typu SCADA.
• Pamięć zdarzeń: Wbudowany rejestrator pozwala na analizę historycznych stanów alarmowych oraz trendów współczynnika cos phi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej. Regulator spełnia wymagania normy PN-EN 61010-1 w zakresie bezpieczeństwa elektrycznego przyrządów pomiarowych oraz normy PN-EN 61000-6-2 i PN-EN 61000-6-4 dotyczących kompatybilności elektromagnetycznej (EMC). Stopień ochrony obudowy od strony czołowej wynosi IP65, co gwarantuje odporność na pył i wilgoć w trudnych warunkach przemysłowych.

Zastosowanie

Regulator DCRG 8 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie występuje problem nadmiarowej mocy biernej pojemnościowej generowanej przez rozległe sieci kablowe, oświetlenie LED lub zasilacze UPS. Jest idealnym rozwiązaniem dla:

• Zakładów przemysłowych z dużą ilością odbiorników nieliniowych.
• Biurowców i centrów danych wymagających precyzyjnej kompensacji.
• Farm fotowoltaicznych, gdzie wymagana jest ścisła kontrola parametrów oddawanych do sieci.
• Automatycznych baterii dławików kompensacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Regulator DCRG 8 jest przystosowany do montażu tablicowego w otworze o standardowych wymiarach 138x138 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Podłączenie przekładnika prądowego: Przekładnik prądowy (CT) musi być zainstalowany na fazie L1 przed wszystkimi odbiornikami i baterią dławików.
• Moment dokręcania: Zaciski śrubowe należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Zaleca się stosowanie przewodów o przekroju znamionowym dostosowanym do prądów pomiarowych i sterowniczych, zazwyczaj od 1,5 mm² do 2,5 mm².
• Separacja obwodów: Należy zachować odpowiedni odstęp między przewodami sygnałowymi a silnoprądowymi, aby zminimalizować zakłócenia elektromagnetyczne.

FAQ

• Czy regulator DCRG 8 może sterować zarówno kondensatorami, jak i dławikami? Tak, model ten jest wszechstronny i pozwala na konfigurację stopni jako kondensatorowe lub dławikowe, co umożliwia budowę baterii hybrydowych.
• Jaki jest stopień ochrony urządzenia? Od strony frontowej regulator posiada stopień ochrony IP65, natomiast od strony zacisków IP20.
• Czy urządzenie posiada polskie menu? Tak, regulatory serii DCRG oferują wielojęzyczny interfejs, w tym język polski, co ułatwia konfigurację i diagnostykę.
