Regulator temperatury RT-824 zakres temp. 5-35st.C montaż podtynkowy styk 1NO 230V AC | RT-824 F&F

Opis i Kluczowe Cechy

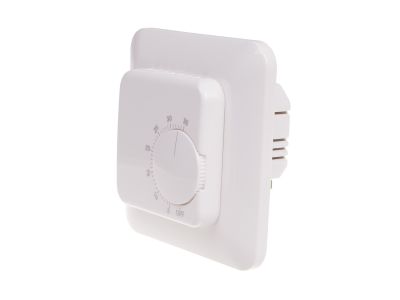

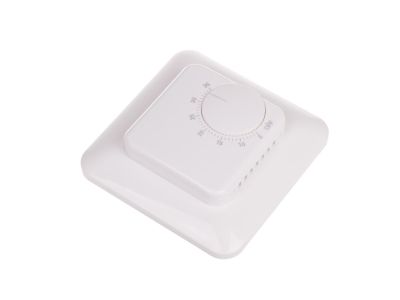

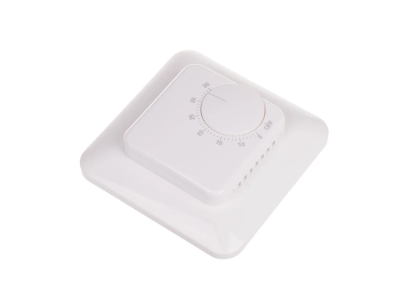

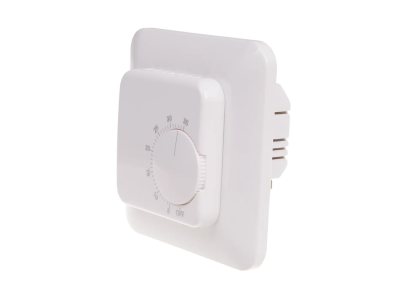

Regulator temperatury RT-824 to urządzenie przeznaczone do bezpośredniego sterowania urządzeniami grzewczymi zasilanymi napięciem 230 V AC. Wyposażony w styk przekaźnikowy 1NO o maksymalnym prądzie obciążenia 16 A, co pozwala na bezpieczną pracę z obciążeniami o znacznej mocy bez ryzyka przegrzania styków. Zakres regulacji temperatury 5–35°C umożliwia dopasowanie ustawień do typowych potrzeb ogrzewania pomieszczeń. Urządzenie montowane jest w puszce podtynkowej Ø60, a jego wymiary frontu wynoszą 83,5×83,5 mm.

• Styk przekaźnikowy 1NO, prąd 16 A: Zapewnia niezawodne załączanie obciążeń grzewczych o łącznej mocy do 3680 W (przy 230 V AC) bez konieczności stosowania zewnętrznego stycznika.
• Zakres regulacji 5–35°C, histereza 3°C: Umożliwia precyzyjne utrzymanie zadanej temperatury w pomieszczeniu, zapobiegając częstemu cyklowaniu urządzenia grzewczego.

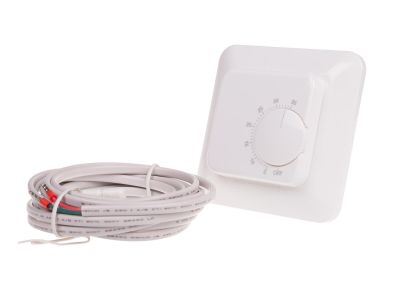

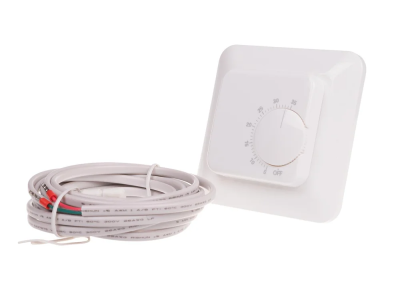

• Wewnętrzny czujnik NTC oraz zewnętrzna sonda RT45: Zapewniają dokładny pomiar temperatury (błąd ±1°C) i możliwość umieszczenia sondy w optymalnym punkcie pomiarowym.

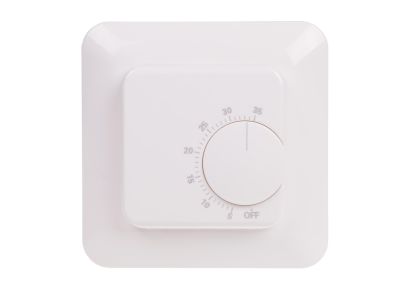

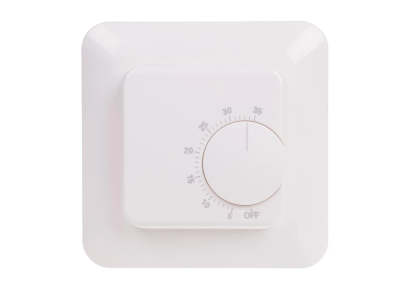

• Nastawa mechaniczna – pokrętło z podziałką: Umożliwia intuicyjne ustawienie temperatury bez konieczności korzystania z elektroniki, co zwiększa niezawodność w długotrwałej eksploatacji.
• Montaż podtynkowy w puszce Ø60: Pozwala na estetyczne wbudowanie regulatora w ścianę, idealne do instalacji w budynkach mieszkalnych i użytkowych.

Zgodność z Normami

Regulator temperatury RT-824 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami bezpieczeństwa urządzeń elektrycznych. Posiada certyfikat CE, potwierdzający spełnienie wymagań dyrektyw unijnych. Produkt przeznaczony do montażu i użytkowania w instalacjach niskiego napięcia zgodnie z przepisami krajowymi.

Zastosowanie

Regulator RT-824 znajduje zastosowanie w systemach sterowania ogrzewaniem, gdzie wymagana jest prosta, mechaniczna regulacja temperatury z możliwością bezpośredniego załączania obciążeń do 16 A. Idealnie sprawdza się w instalacjach indywidualnych oraz małych obiektach komercyjnych.

• Bezpośrednie sterowanie elektrycznymi grzejnikami konwektorowymi, akumulacyjnymi lub panelami na podczerwień.
• Kontrola temperatury w pomieszczeniach mieszkalnych, biurach, pokojach hotelowych – bez konieczności stosowania dodatkowego stycznika.
• Automatyka budynkowa – jako prosty regulator w systemach ogrzewania podłogowego (z odpowiednim przekaźnikiem wykonawczym, jeśli moc przekracza 16 A).
• Zastosowanie w obiektach tymczasowych lub małych warsztatach, gdzie wymagana jest niezawodna, mechaniczna regulacja bez elektroniki.

Wskazówki Montażowe

Montaż regulatora temperatury RT-824 powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w puszce podtynkowej Ø60. Przyłącze wykonaj za pomocą zacisków śrubowych przeznaczonych dla przewodów o przekroju do 1,5 mm²; moment dokręcający wynosi 0,4 Nm. Przekrój przewodów dobierz do prądu obciążenia (16 A) zgodnie z obowiązującymi normami. Po montażu sprawdź poprawność działania i szczelność połączeń.

FAQ

• Czy regulator RT-824 posiada podświetlenie lub wskaźnik LED? W regulatorze zastosowano mechaniczną nastawę (pokrętło) – nie ma podświetlenia ani wskaźnika LED. Stan załączenia można określić na podstawie pracy urządzenia grzewczego lub dodatkowego sygnalizatora zewnętrznego.
• Jaki jest stopień ochrony obudowy? Regulator posiada stopień ochrony IP20, co oznacza ochronę przed dotknięciem części wewnętrznych. Urządzenie przeznaczone jest do montażu w suchych pomieszczeniach wewnątrz budynków.
• Jak działa tryb pracy styku i histereza? Styk 1NO zamyka obwód, gdy temperatura spadnie poniżej wartości zadanej minus histereza (3°C), a otwiera, gdy temperatura osiągnie wartość zadaną. Zapobiega to częstemu załączaniu i wydłuża żywotność urządzenia grzewczego.
