Regulator temperatury RT-821 zakres temp. -5-4st.C montaż na szynie DIN styk 1NO/NC 230V AC | RT-821 F&F

Opis i Kluczowe Cechy

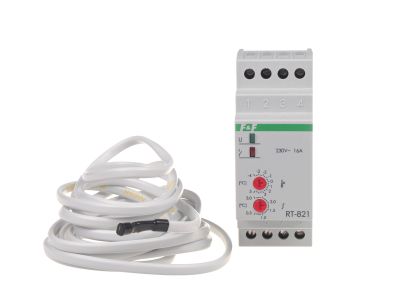

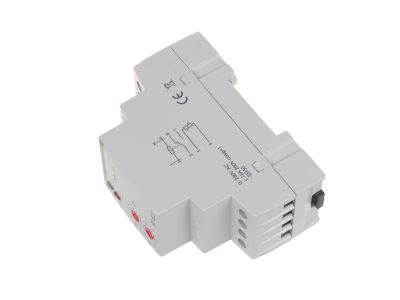

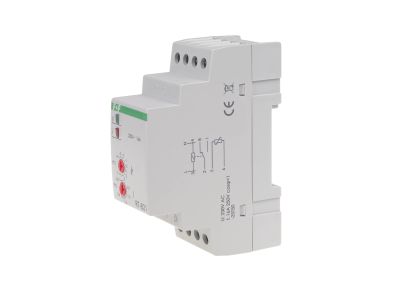

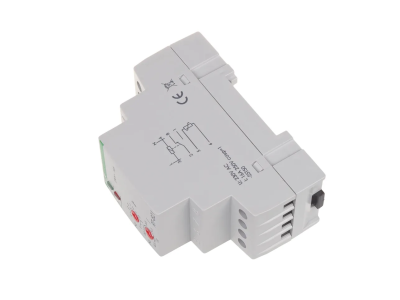

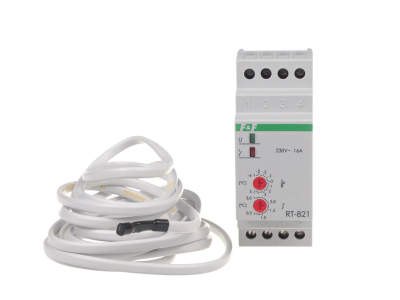

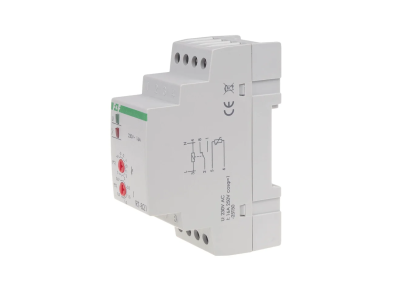

Regulator temperatury RT-821 marki F&F to zaawansowane urządzenie sterujące, zaprojektowane z myślą o precyzyjnym zarządzaniu systemami grzewczymi oraz wentylacyjnymi. Urządzenie pracuje pod napięciem zasilania 230 V AC, co czyni je kompatybilnym ze standardowymi sieciami elektroenergetycznymi. Kluczowym elementem wykonawczym jest wysokiej klasy przekaźnik o maksymalnym prądzie obciążenia wynoszącym 16 A, co pozwala na bezpośrednie sterowanie odbiornikami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Konfiguracja styków: Urządzenie posiada styk przełączny 1 × NO/NC, co zapewnia elastyczność w projektowaniu układów automatyki (sterowanie grzaniem lub chłodzeniem).
• Separacja styku: Pełna separacja galwaniczna styku wyjściowego zwiększa bezpieczeństwo instalacji i pozwala na łączenie różnych obwodów napięciowych.
• Regulacja histerezy: Możliwość nastawy histerezy w zakresie od 0,5°C do 3°C pozwala na optymalizację cykli pracy urządzeń, zapobiegając zbyt częstemu załączaniu się odbiorników.
• Precyzja pomiaru: Dokładność pomiaru na poziomie ±1°C gwarantuje stabilne utrzymanie zadanych parametrów termicznych.
• Energooszczędność: Pobór mocy na poziomie zaledwie 1,1 W minimalizuje koszty eksploatacji systemu sterowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej. Stopień ochrony IP20 predysponuje urządzenie do montażu w obudowach i rozdzielnicach modułowych, chroniąc przed przypadkowym dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Regulator RT-821, dzięki specyficznemu zakresowi regulacji temperatury od -4°C do +5°C, jest dedykowany przede wszystkim do profesjonalnych systemów przeciwoblodzeniowych. Idealnie sprawdza się w:

• Ochronie rynien i rur spustowych przed zamarzaniem wody.
• Sterowaniu matami grzejnymi w podjazdach, schodach i ciągach pieszych.
• Zabezpieczaniu elementów infrastruktury technicznej przed skutkami niskich temperatur w pobliżu punktu zamarzania wody.
• Systemach wentylacyjnych wymagających precyzyjnego załączania przy temperaturach bliskich zeru.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Regulator RT-821 zajmuje szerokość 2 modułów (35 mm) i jest przystosowany do montażu na standardowej szynie DIN (TH-35). Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przyłącze: Zastosowanie zacisków śrubowych o przekroju 4,0 mm² pozwala na pewne i trwałe połączenie przewodów o dużym przekroju, co jest istotne przy obciążeniach rzędu 16 A.
• Moment dokręcania: Zalecany moment dokręcania śrub wynosi 0,5 Nm, co zapewnia optymalny styk elektryczny bez ryzyka uszkodzenia zacisku.
• Sonda temperatury: Do zestawu należy podłączyć dedykowaną sondę typu RT. Przewód sondy powinien być prowadzony z dala od równoległych przewodów siłowych, aby uniknąć zakłóceń elektromagnetycznych.
• Warunki pracy: Urządzenie może pracować w szerokim zakresie temperatur otoczenia od -25°C do +50°C.

FAQ

1. Czy regulator RT-821 może sterować bezpośrednio matą grzejną?
Tak, dzięki przekaźnikowi o obciążalności 16 A, regulator może sterować matami grzejnymi o mocy do ok. 3600 W przy napięciu 230 V AC.

2. Jaką funkcję pełni regulowana histereza?
Histereza zapobiega zjawisku oscylacji (częstego włączania i wyłączania urządzenia), gdy temperatura oscyluje wokół nastawy. Użytkownik może dostosować ją w zakresie 0,5-3°C zależnie od bezwładności cieplnej obiektu.

3. Czy sonda temperatury jest dołączona do urządzenia?
Regulator współpracuje z sondą typu RT. Należy upewnić się, że sonda znajduje się w miejscu reprezentatywnym dla pomiaru temperatury kontrolowanego medium lub otoczenia.
