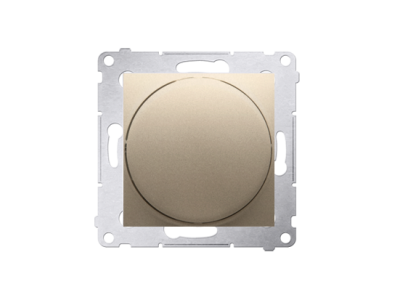

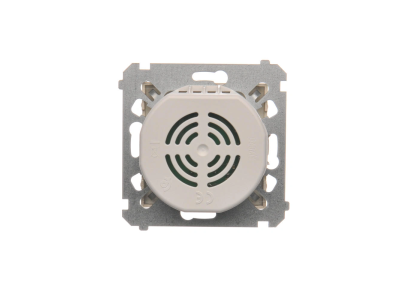

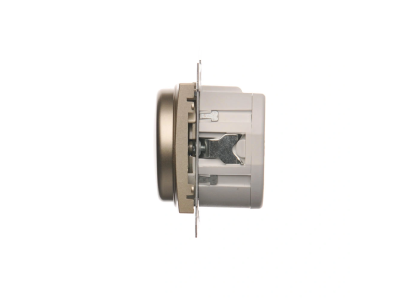

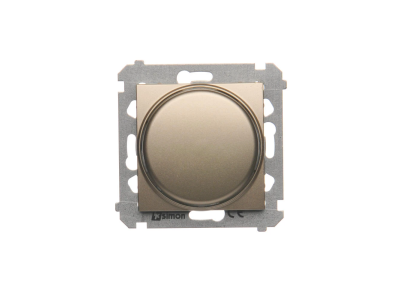

Regulator 1–10 V (moduł), do załączania i regulacji źródeł światła z zasilaczami sterowanymi, złoty | DS9V.01/44 Kontakt Simon

Alternatywny kod produktu: WMDR-010x0x-044

Opis i Kluczowe Cechy

Regulator 1–10 V DS9V.01/44 to moduł przeznaczony do załączania i płynnej regulacji jasności źródeł światła współpracujących z zasilaczami sterowanymi sygnałem analogowym 1–10 V. Dzięki zastosowaniu standardowego napięcia sterującego umożliwia precyzyjne dostosowanie natężenia oświetlenia w systemach LED, świetlówkach oraz innych odbiornikach wyposażonych w wejście sterujące 1–10 V. Wykonanie modułowe w kolorze złotym ułatwia identyfikację w rozdzielnicy i nadaje instalacji estetyczny wygląd.

• Napięcie sterowania 1–10 V: umożliwia płynną, bezstopniową regulację jasności w szerokim zakresie, idealną do stref wymagających komfortu wizualnego i oszczędności energii.
• Funkcja załączania i regulacji w jednym module: zastępuje osobny przełącznik i ściemniacz, upraszcza okablowanie i zmniejsza liczbę elementów w rozdzielnicy.
• Wykonanie modułowe (szerokość standardowa): łatwy montaż na szynie DIN TH35 w rozdzielnicach elektrycznych, oszczędność miejsca i szybka instalacja.
• Kolor złoty obudowy: wyraźne oznaczenie funkcji i zwiększa czytelność instalacji dla personelu serwisowego.
• Kompatybilność z wieloma źródłami światła: współpracuje z zasilaczami LED, statecznikami elektronicznymi oraz innymi odbiornikami z wejściem sterującym 1–10 V.

Zgodność z Normami

Regulator DS9V.01/44 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczną pracę urządzenia.

Zastosowanie

Regulator 1–10 V DS9V.01/44 znajduje zastosowanie wszędzie tam, gdzie wymagana jest płynna regulacja światła oraz możliwość załączania obwodu. Sprawdza się w instalacjach komercyjnych, biurowych i przemysłowych, a także w inteligentnych systemach automatyki budynkowej.

• Sterowanie oświetleniem LED w biurach, salach konferencyjnych i korytarzach – płynne ściemnianie poprawia komfort pracy.
• Regulacja jasności w sklepach i showroomach – możliwość dostosowania natężenia do eksponowanych produktów.
• Załączanie i ściemnianie w systemach automatyki budynkowej (BMS) – integracja z czujnikami ruchu i harmonogramami czasowymi.
• Sterowanie oświetleniem awaryjnym i dekoracyjnym – praca z zasilaczami 1–10 V w halach, magazynach i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż regulatora DS9V.01/44 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 w rozdzielnicy elektrycznej o stopniu ochrony co najmniej IP20. Przekrój przewodów doprowadzających należy dobrać zgodnie z obciążalnością prądową obwodu oraz obowiązującymi normami (np. PN-HD 60364). Momenty dokręcania śrub zacisków muszą być zgodne z wartościami podanymi w dokumentacji technicznej producenta. Nie należy przekraczać maksymalnego prądu sterowania – w razie wątpliwości skonsultować się z producentem.

FAQ

• Czy regulator DS9V.01/44 wymaga zewnętrznego zasilania pomocniczego? Regulator nie wymaga dodatkowego zasilania – napięcie sterujące 1–10 V pobierane jest z zasilacza lub statecznika, a sam regulator działa jako element pasywny w torze sygnałowym.
• Jaki jest stopień ochrony urządzenia? Standardowo dla aparatury modułowej montowanej wewnątrz rozdzielnic przyjmuje się stopień ochrony IP20. W przypadku montażu w warunkach przemysłowych należy zastosować odpowiednią obudowę z wyższym IP.
• Jakie źródła światła mogę podłączyć? Regulator współpracuje z odbiornikami wyposażonymi w wejście sterujące 1–10 V (np. zasilacze LED z dimmingiem, stateczniki do świetlówek kompaktowych lub liniowych). Nie wolno podłączać bezpośrednio do modułów LED bez dedykowanego wejścia sterującego.
