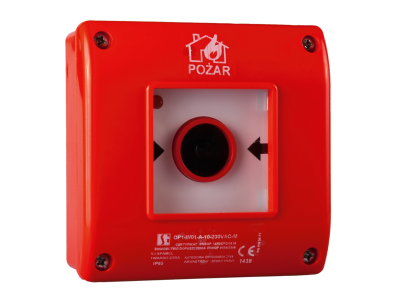

Ręczny ostrzegacz pożarowy OP1, 2NO, LED, 230VAC, z młoteczkiem | OP1-W01-A\20-230-M Spamel

Opis i Kluczowe Cechy

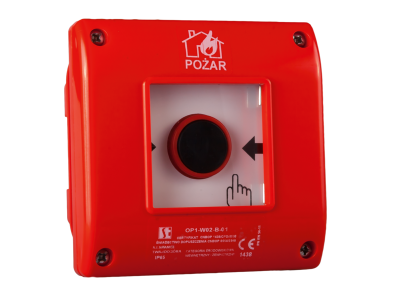

Ręczny ostrzegacz pożarowy OP1 (symbol OP1-W01-A\20-230-M) przeznaczony jest do ręcznego uruchamiania alarmu w systemach sygnalizacji pożaru. Wyposażony w dwa styki zwierne (2NO), diodę LED sygnalizacyjną oraz wbudowany młoteczek do zbicia szybki. Urządzenie dostępne w wersji typ A (alarm po zbiciu szybki) i typ B (wymaga dodatkowego wciśnięcia przycisku z samoczynnym powrotem), co pozwala dopasować działanie do wymagań instalacji.

• Dwa tryby pracy (typ A i B): elastyczność konfiguracji – typ A umożliwia natychmiastowe wysłanie sygnału po zbiciu szybki, typ B wymaga dodatkowego wciśnięcia przycisku, co zapobiega przypadkowym alarmom.
• Dwa zestykami zwierne (2NO): możliwość podłączenia dwóch niezależnych obwodów alarmowych lub redundantnego sygnalizowania zdarzenia.
• Dioda LED sygnalizacyjna: wizualne potwierdzenie stanu urządzenia – może być podłączona do łącznika lub bezpośrednio do instalacji alarmowej obiektu.
• Wbudowany młoteczek: ułatwia szybkie i pewne zbicie szybki w sytuacji alarmowej, bez konieczności poszukiwania narzędzia.
• Możliwość montażu łączników SP22-10 (zwarne) lub SP22-01 (rozwierne): dostosowanie konfiguracji styków do potrzeb systemu.

Zgodność z Normami

Ręczny ostrzegacz pożarowy OP1 został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa. Posiada certyfikat CE, co potwierdza jego zgodność z wymaganiami dyrektyw Unii Europejskiej. Szczegółowe informacje dotyczące zastosowanych norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Ręczny ostrzegacz OP1 znajduje zastosowanie w systemach sygnalizacji pożaru w budynkach użyteczności publicznej oraz obiektach przemysłowych, gdzie wymagane jest szybkie i niezawodne ręczne uruchomienie alarmu.

• W budynkach użyteczności publicznej: biurowych, szkolnych, hotelowych oraz szpitalach jako element ręcznego systemu alarmowego.
• W obiektach przemysłowych i magazynowych do sygnalizacji zdarzeń pożarowych.
• W instytucjach użyteczności publicznej (urzędy, dworce, lotniska) jako punkt alarmowy.
• Możliwość zastosowania zarówno w instalacjach podtynkowych, jak i natynkowych – w zależności od wybranej wersji obudowy.

Wskazówki Montażowe

Montaż i podłączenie ostrzegacza może być wykonane wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Instalacja powinna być przeprowadzona zgodnie z dokumentacją techniczną producenta. Przekrój przewodów dobrać do obciążenia styków i specyfikacji instalacji. Zwrócić uwagę na poprawność wykonania połączeń – nieprawidłowe podłączenie diody lub styków może wpłynąć na działanie systemu.

FAQ

• Czy dioda LED ostrzegacza świeci w stanie normalnym? Dioda może być podłączona na różne sposoby: bezpośrednio do instalacji alarmowej lub do łącznika. Sposób podłączenia określa zachowanie diody – może sygnalizować stan czuwania lub alarm. Dokładny schemat znajduje się w instrukcji montażu.
• Jaki jest stopień ochrony obudowy? Ostrzegacz przeznaczony jest do montażu wewnątrz pomieszczeń. Konkretne wartości IP podaje karta katalogowa producenta – należy stosować zgodnie z warunkami środowiska pracy.
• Jakie są tryby pracy styków? Wersja typ A: alarm następuje wyłącznie po zbiciu szybki – styki zamykają się automatycznie. Wersja typ B: po zbiciu szybki należy wcisnąć przycisk z samoczynnym powrotem – styki zamykają się tylko podczas wciśnięcia.
