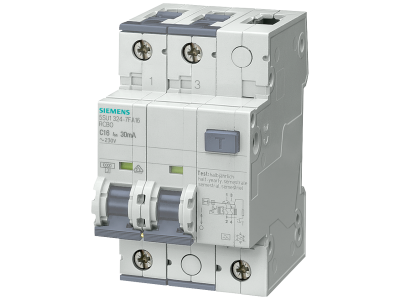

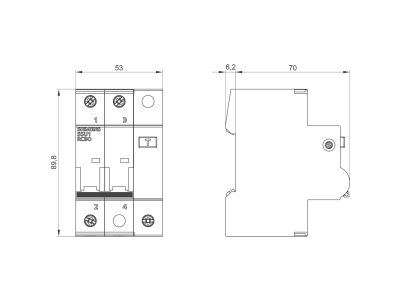

Wyłącznik różnicowo-nadprądowy komb. RCBO Icn: 10kA 2P typ A 30mA char C In: 6A Un AC: 110V | 5SU1324-7KX06 Siemens

Alternatywny kod produktu: 5SU13247KX06

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy Siemens SENTRON 5SU1324-7KX06 to kompaktowe urządzenie łączące funkcje ochrony przed przeciążeniem, zwarciem i prądem różnicowym w jednej obudowie. Jest to wyłącznik 2-biegunowy (2P) o prądzie znamionowym In=6A, charakterystyce wyzwalania C, czułości różnicowej 30mA typu A i maksymalnym napięciu pracy Un AC 110V. Dzięki znamionowemu prądowi zwarciowemu Icn=10kA zapewnia skuteczną ochronę w obwodach o podwyższonej mocy zwarciowej. Szerokość modułu – 2 jednostki (standard DIN).

• Prąd znamionowy 6A (charakterystyka C): Gwarantuje bezpieczną pracę w obwodach o umiarkowanym obciążeniu, np. oświetleniowych lub sterowniczych, z szybkim wyzwalaniem przy przeciążeniach i zwarć.
• Typ A, prąd różnicowy 30mA: Ochrona przed porażeniem prądem elektrycznym w instalacjach z odbiornikami generującymi prąd tętniczy (np. elektronika, falowniki) – zgodnie z wymogami dla obwodów gniazd wtyczkowych.
• Icn=10kA (zdolność zwarciowa): Wysoka odporność na prądy zwarciowe umożliwia stosowanie urządzenia w rozdzielnicach o znacznym potencjale zwarciowym, minimalizując ryzyko uszkodzenia instalacji.
• Dwukomorowe zaciski: Umożliwiają łatwe i pewne podłączanie przewodów o różnych przekrojach – bez konieczności stosowania dodatkowych tulejek czy redukcji.
• System modułowy SENTRON: Urządzenie można rozbudować o uniwersalne akcesoria (np. styki pomocnicze, wyzwalacze wzrostowe) oraz podłączyć do szyn zbiorczych pinowych 5ST3, co przyspiesza montaż w rozdzielnicy.
• Kod Datamatrix: Umożliwia szybki dostęp do pełnej dokumentacji technicznej i danych katalogowych w aplikacji Siemens Industry Online Support – ułatwia identyfikację i serwis.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy Siemens 5SU1324-7KX06 posiada certyfikację VDE oraz jest zgodny z normami EN 61009-1 i EN 61009-2-1, co potwierdza jego bezpieczeństwo i niezawodność w ochronie przed przeciążeniem, zwarciem i prądem różnicowym. Produkt oznaczony znakiem CE.

Zastosowanie

RCBO 5SU1324-7KX06 przeznaczony jest do instalacji niskiego napięcia (110V AC), gdzie wymagana jest jednoczesna ochrona przed przeciążeniem, zwarciem i porażeniem prądem w jednym aparacie modułowym.

• Ochrona obwodów odbiorczych w instalacjach przemysłowych i komercyjnych zasilanych napięciem 110V AC – np. maszyny, sterowniki PLC w aplikacjach z izolacją galwaniczną.
• Zabezpieczenie obwodów sterowania i sygnalizacji w rozdzielnicach sterowniczych, gdzie wymagana jest charakterystyka C dla odbiorników o charakterze indukcyjnym.
• Zastosowanie w systemach automatyki budynkowej (BMS) zasilanych 110V AC – ochrona linii oświetleniowych, gniazd wtyczkowych czy siłowników.
• Jako kompaktowa ochrona w rozdzielnicach mieszkaniowych o napięciu międzyfazowym 110V (np. w instalacjach amerykańskich, kanadyjskich lub specjalistycznych).

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i zabezpiecz przed przypadkowym załączeniem. Wyłącznik montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Zaciski należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobieraj do prądu znamionowego obwodu (min. 1,5 mm² dla In=6A) oraz warunków zwarciowych. Po zakończeniu montażu sprawdź poprawność działania przyciskiem TEST.

FAQ

• Czy wyłącznik 5SU1324-7KX06 działa przy napięciu 230V AC? Nie – urządzenie jest przeznaczone wyłącznie do napięcia Un AC 110V. Stosowanie przy wyższym napięciu grozi uszkodzeniem aparatu i utratą gwarancji.
• Jaka jest charakterystyka wyzwalania i prąd znamionowy? Charakterystyka C (standardowa dla odbiorników o niewielkim prądzie rozruchowym, np. oświetlenie, gniazda) oraz prąd znamionowy In=6A.
• Czy można podłączyć przewody o różnych przekrojach do jednego zacisku? Tak – wyłącznik wyposażony jest w dwukomorowe zaciski umożliwiające jednoczesne podłączenie dwóch przewodów o różnych przekrojach (np. 1,5 mm² i 2,5 mm²), co ułatwia łączenie w pętli.
