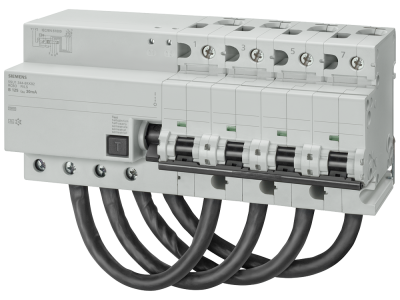

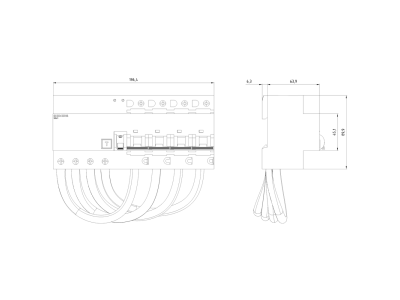

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 4-bieg typ B+ selektywny 300mA, char D In: 100A | 5SU1674-8EK81 Siemens

Alternatywny kod produktu: 5SU16748EK81

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy RCBO 10kA 4-biegunowy (symbol 5SU1674-8EK81) typu B+ selektywny 300mA o prądzie znamionowym 100A zapewnia kompleksową ochronę instalacji elektrycznych przed zwarciem, przeciążeniem prądowym oraz prądami upływowymi. Dwukomorowe zaciski ułatwiają podłączanie przewodów o różnych przekrojach, a kod Datamatrix zapewnia szybki dostęp do danych technicznych poprzez aplikację. Urządzenie spełnia normy EN 61009-1 i EN 61009-2-1.

• Typ B+ selektywny 300mA: Wykrywa i eliminuje prądy różnicowe o przebiegu sinusoidalnym, pulsującym i stałym (do 6mA) – zapewnia ochronę przed porażeniem i pożarami wynikającymi z zwarć doziemnych.
• Prąd znamionowy 100A: Przeznaczony do zabezpieczania obwodów o wysokim obciążeniu – idealny dla przemysłowych instalacji elektrycznych, budynków biurowych i centrów danych.
• Znamionowa zdolność zwarciowa 10kA: Odporność na zwarcia o prądzie do 10 000A – gwarancja niezawodności przy awariach sieci.
• Dwukomorowe zaciski: Umożliwiają szybkie i pewne podłączanie przewodów o różnych przekrojach (od 1,5mm² do 50mm²), redukując czas montażu i ryzyko błędów instalacyjnych.
• Selektywność działania: Współpracuje z innymi zabezpieczeniami w instalacji, umożliwiając celowe wyłączanie tylko uszkodzonego obwodu bez wpływu na pozostałe.

Zgodność z Normami

Wyłącznik spełnia wymogi norm europejskich EN 61009-1 (wyłączniki różnicowoprądowe) oraz EN 61009-2-1 (wyłączniki nadprądowo-różnicowoprądowe z zabezpieczeniem nadprądowym). Posiada certyfikat VDE oraz oznaczenie CE, potwierdzające zgodność z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

RCBO 10kA 4-biegunowy znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed zwarciami, przeciążeniami i prądami upływowymi, szczególnie w obiektach o dużym obciążeniu prądowym.

• Zabezpieczenie obwodów gniazd wtykowych i oświetlenia w budynkach biurowych i przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia produkcyjne w halach przemysłowych.
• Stosowanie w systemach zasilania awaryjnego (UPS) oraz rozdzielnicach głównych budynków wielorodzinnych.
• Instalacje fotowoltaiczne i systemy zasilania rezerwowego – ochrona przed prądami upływowymi w obwodach DC/AC.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi normami instalacyjnymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Wyłącznik należy montować na szynie DIN 35mm, zachowując odpowiednie odstępy między sąsiednimi modułami (zgodnie z dokumentacją). Zaciski podłączyć zgodnie z oznaczeniami L1-L2-L3-N, dokręcając śruby momencie 2,5Nm (wg specyfikacji producenta). Po montażu przeprowadzić test przyciskiem "TEST" i sprawdzić działanie wyłącznika w warunkach rzeczywistych.

FAQ

• Czym różni się typ B+ selektywny od standardowego RCBO 300mA? Typ B+ reaguje na prądy różnicowe o przebiegu stałym i pulsującym (do 6mA), co zwiększa ochronę przed zwarciami doziemnymi w instalacjach z przekształtnikami i urządzeniami elektronicznymi. Selektywność zapewnia celowe działanie tylko w obwodzie uszkodzonym.
• Jaki jest zakres podłączanych przewodów do zacisków? Dwukomorowe zaciski pozwalają na podłączanie przewodów o przekrojach od 1,5mm² do 50mm², co umożliwia elastyczne stosowanie w różnych typach instalacji.
• Czy wyłącznik nadaje się do instalacji fotowoltaicznych? Tak – dzięki typowi B+ i selektywności, chroni przed prądami upływowymi w obwodach DC/AC, co jest istotne w systemach PV. Należy jednak dostosować parametry do specyfiki instalacji.
