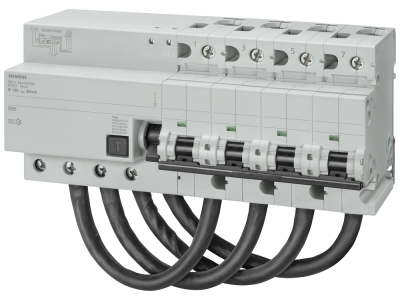

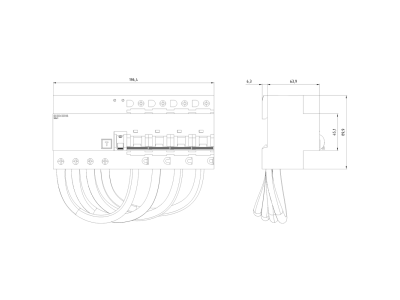

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 4-bieg typ B selektywny 300mA char C In: 125A | 5SU1674-7BK82 Siemens

Alternatywny kod produktu: 5SU16747BK82

Opis i Kluczowe Cechy

Wyłącznik różnicowoprądowy/nadprądowy RCBO 10kA 4-biegowy typ B selektywny 300mA (symbol 5SU1674-7BK82) łączy w jednym urządzeniu funkcje ochrony przed prądem różnicowym, zwarciem i przeciążeniem. Przeznaczony do instalacji o mocy znamionowej do 125A, zapewnia kompleksową ochronę przeciwporażeniową oraz zwarciową w sieciach TN-S, TN-C-S i IT. Wyposażony w dwukomorowe zaciski ułatwiające podłączanie przewodów o różnych przekrojach. Charakterystyka C zapewnia selektywność działania z innymi zabezpieczeniami.

• Zabezpieczenie 4-biegowe (L1, L2, L3, N): Pełna ochrona obwodów trójfazowych i neutralnego przed zwarciami, przeciążeniami i prądami różnicowymi.
• Typ B selektywny 300mA: Wykrywa prądy różnicowe stałe, pulsacyjne i sinusoidalne – idealny dla obwodów z odbiornikami elektronicznymi i napędami.
• Prąd znamionowy 125A: Przeznaczony do zasilania rozdzielnic głównych, maszyn przemysłowych i instalacji o dużym obciążeniu.
• Dwukomorowe zaciski: Umożliwiają prosty montaż przewodów o różnych przekrojach (do 35mm²) bez konieczności stosowania dodatkowych elementów pośredniczących.
• Selektywność działania: Zapewnia współpracę z innymi zabezpieczeniami w instalacji, zapobiegając niepotrzebnym wyłączeniom selektywnym.

Zgodność z Normami

Wyłącznik spełnia wymagania norm EN 61009-1 oraz EN 61009-2-1 dotyczących wyłączników różnicowoprądowych/nadprądowych. Posiada certyfikat VDE i oznaczenie CE. Może być stosowany w instalacjach zgodnych z normami PN-HD 60364-4-41 i PN-HD 60364-5-53.

Zastosowanie

Wyłącznik RCBO 5SU1674-7BK82 przeznaczony jest do ochrony obwodów w instalacjach elektrycznych o wymaganiach podwyższonego bezpieczeństwa przeciwporażeniowego i zwarciowego.

• Główne rozdzielnice budynków mieszkalnych, komercyjnych i przemysłowych – ochrona obwodów gniazd wtykowych, oświetlenia i zasilania maszyn.
• Instalacje przemysłowe z odbiornikami elektronicznymi (falowniki, zasilacze) – ochrona przed prądami upływowymi generowanymi przez nowoczesne urządzenia.
• Obwody wentylacji, klimatyzacji i pomp – selektywna ochrona przed zwarciami i prądami różnicowymi.
• Maszyny i urządzenia zasilane trójfazowo – kompleksowa ochrona przeciwporażeniowa i zwarciowa w miejscach o dużym ryzyku awarii.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami dotyczącymi instalacji elektrycznych. Urządzenie należy montować na szynach zbiorczych pinowych 5ST3, zachowując odpowiednie odstępy między sąsiednimi modułami (1 moduł = 18mm). Podłączanie przewodów należy wykonać w dwukomorowych zaciskach, dociskając je momentem zgodnym z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Po montażu konieczne jest przeprowadzenie testu działania przycisku TEST oraz sprawdzenie ciągłości obwodu ochronnego.

FAQ

• Jaka jest różnica między wyłącznikiem typ B a typ AC? Wyłącznik typ B wykrywa wszystkie rodzaje prądów różnicowych: stałe, pulsacyjne i sinusoidalne, co jest niezbędne przy ochronie obwodów z odbiornikami elektronicznymi (np. falownikami). Typ AC wykrywa jedynie prądy sinusoidalne.
• Czy wyłącznik można stosować w instalacji trójfazowej? Tak, jest to wyłącznik 4-biegowy (L1, L2, L3, N), przeznaczony do pełnej ochrony instalacji trójfazowych z neutralnym.
• Jakie przewody można podłączać do dwukomorowych zacisków? Zaciski pozwalają na podłączanie przewodów o przekrojach od 1,5mm² do 35mm² (zależnie od konfiguracji). Dokładne dane znajdują się w dokumentacji technicznej urządzenia.
