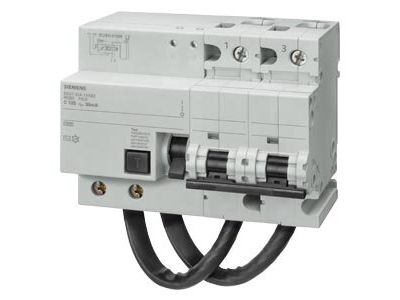

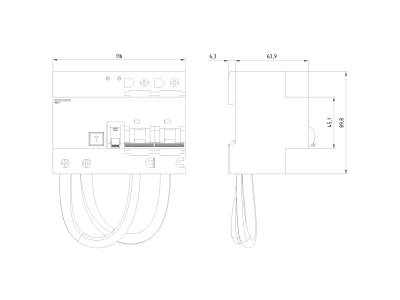

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA 2-bieg typ A selektywny 300mA char C In: 125A | 5SU1624-7WK82 Siemens

Alternatywny kod produktu: 5SU16247WK82

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy (RCBO) Siemens SENTRON 5SU1624-7WK82 łączy w sobie ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 125 A i charakterystyka C zapewniają niezawodne zabezpieczenie obwodów o podwyższonym prądzie rozruchu, a zdolność zwarciowa 10 kA gwarantuje bezpieczne wyłączenie nawet przy dużych zwarzeniach. Dzięki selektywności 300 ms (typ selektywny) oraz typowi A urządzenie jest szczególnie przydatne w instalacjach wymagających ciągłości zasilania i wykrywania prądów różnicowych pulsujących oraz stałych.

• Zdolność zwarciowa 10 kA: Skuteczna ochrona przed skutkami zwarć, minimalizująca ryzyko uszkodzenia instalacji i urządzeń.
• Selektywność 300 ms: Opóźnione wyzwalanie pozwala na selektywne wyłączenie tylko uszkodzonego obwodu, zachowując zasilanie w pozostałych częściach instalacji.
• Typ A czułości różnicowej: Wykrywa prądy różnicowe pulsujące i stałe – niezbędne w obwodach z elektroniką, prostownikami czy falownikami.
• Charakterystyka C (5–10× I_n): Odpowiednia do obwodów z silnikami, transformatorami i odbiornikami o wysokim prądzie rozruchu bez ryzyka nieuzasadnionego wyzwolenia.
• Dwukomorowe zaciski: Umożliwiają szybkie i pewne podłączenie przewodów o różnych przekrojach, co przyspiesza montaż i poprawia niezawodność połączeń.

Zgodność z Normami

Wyłącznik został przebadany i certyfikowany przez VDE zgodnie z normami EN 61009-1 oraz EN 61009-2-1. Spełnia wymagania dyrektyw europejskich, co potwierdza oznakowanie CE.

Zastosowanie

RCBO 5SU1624-7WK82 przeznaczony jest do kompleksowej ochrony obwodów w rozdzielnicach głównych i podrozdzielnicach, szczególnie tam, gdzie wymagana jest selektywność działania.

• Ochrona obwodów zasilających silniki, pompy, sprężarki – charakterystyka C zapobiega zbędnym wyzwoleniom podczas rozruchu.
• Instalacje przemysłowe z urządzeniami elektronicznymi – typ A zapewnia wykrywanie prądów różnicowych generowanych przez przekształtniki i zasilacze.
• Systemy wymagające ciągłości zasilania, np. w szpitalach, serwerowniach – selektywność 300 ms umożliwia wyłączenie tylko uszkodzonego obwodu.
• Rozdzielnice główne w budynkach użyteczności publicznej – jedno urządzenie zastępuje wyłącznik różnicowoprądowy i nadprądowy, oszczędzając miejsce.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilające. Podłącz przewody o przekroju dobranym do prądu znamionowego 125 A, stosując się do momentów dokręcania zacisków podanych w dokumentacji producenta. Po montażu sprawdź ciągłość połączeń oraz działanie wyłącznika przy pomocy testera różnicowoprądowego.

FAQ

• Co oznacza selektywność 300 ms w tym RCBO? Selektywność prądowa (zwłoka czasowa) sprawia, że wyłącznik nie wyzwala przy krótkotrwałych, nieszkodliwych prądach różnicowych, a jedynie przy długotrwałym przekroczeniu progu 300 mA. Dzięki temu w instalacji kaskadowej wyłącza się tylko uszkodzony obwód, a pozostałe obwody pozostają pod napięciem.
• Jaka jest różnica między typem A a typem AC w wyłącznikach różnicowych? Typ AC reaguje wyłącznie na prądy różnicowe sinusoidalnie zmienne, natomiast typ A dodatkowo wykrywa prądy pulsujące (jednopołówkowe) oraz stałe (do 6 mA). Typ A jest zalecany w obwodach z elektroniką, prostownikami i falownikami, gdzie mogą występować odkształcone przebiegi.
• Dlaczego charakterystyka C jest odpowiednia dla prądu 125 A? Charakterystyka C oznacza wyzwalanie przy prądzie zwarciowym 5–10 razy większym od prądu znamionowego (625–1250 A dla In=125 A). Pozwala to na przepływ wysokich prądów rozruchowych silników i transformatorów bez niepotrzebnego wyłączenia, a jednocześnie zapewnia szybką reakcję na rzeczywiste zwarcia.
