Wyłącznik różnicowo-nadprądowy kombinowany RCBO 10kA 1-bieg.+N typ F / K 30mA char. B In: 20A | 5SU1354-3KK20 Siemens

Alternatywny kod produktu: 5SU13543KK20

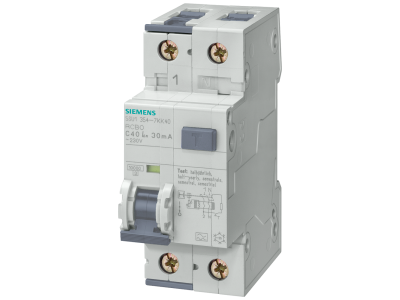

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy (RCBO) Siemens SENTRON 5SU1 o symbolu 5SU1354-3KK20 to kompaktowe urządzenie łączące ochronę przed przeciążeniem, zwarciem i prądem różnicowym w jednym module. Przystosowany do obwodów jednofazowych (1P+N), z prądem znamionowym 20 A, charakterystyką wyzwalania B, prądem różnicowym 30 mA typu F oraz zdolnością zwarciową 10 kA, zapewnia kompleksową ochronę instalacji i użytkowników.

• Prąd znamionowy 20 A i charakterystyka B: gwarantuje szybkie wyłączanie w przypadku przeciążeń i zwarć w typowych obwodach rezystancyjnych oraz przy odbiornikach o niewielkim udarze prądowym.
• Prąd różnicowy 30 mA typu F: wykrywa nie tylko sinusoidalne i pulsujące prądy różnicowe, ale również prądy o wyższych częstotliwościach (do 1 kHz), co ma kluczowe znaczenie w obwodach z przekształtnikami, modulatorami PWM i urządzeniami energoelektronicznymi.
• Zdolność wyłączania zwarciowego 10 kA: zapewnia bezpieczne przerwanie obwodu nawet przy wysokich prądach zwarciowych, spełniając wymagania większości instalacji budynkowych.
• Dwukomorowe zaciski: umożliwiają pewne i szybkie przyłączanie przewodów o różnych przekrojach, bez konieczności stosowania tulejek – upraszcza montaż i oszczędza czas.
• Kod Datamatrix na urządzeniu: umożliwia natychmiastowy dostęp do pełnych danych technicznych i instrukcji w aplikacji Siemens Industry Online Support, co ułatwia serwis i dokumentację instalacji.

Zgodność z Normami

Urządzenie jest testowane przez VDE oraz certyfikowane zgodnie z normami EN 61009-1 i EN 61009-2-1, co potwierdza jego zgodność z europejskimi wymaganiami dla wyłączników różnicowo-nadprądowych.

Zastosowanie

RCBO 5SU1354-3KK20 znajduje zastosowanie w rozdzielnicach budynków mieszkalnych, komercyjnych oraz lekkiego przemysłu, wszędzie tam, gdzie wymagana jest pełna ochrona kombinowana w obwodach jednofazowych.

• Ochrona obwodów gniazd wtyczkowych i odbiorników biurowych, w tym urządzeń z zasilaczami impulsowymi (komputery, monitory, serwery).
• Zabezpieczenie obwodów sterowania, automatyki budynkowej i systemów HVAC, szczególnie przy zastosowaniu przetwornic częstotliwości, pomp ciepła i klimatyzatorów z falownikami.
• Instalacje w obiektach użyteczności publicznej, gdzie wymagana jest wysoka selektywność i ciągłość zasilania przy jednoczesnym zapewnieniu ochrony przeciwporażeniowej.
• Jako element rozbudowy systemu SENTRON – urządzenie można łatwo łączyć z szynami zbiorczymi pinowymi 5ST3 i rozszerzać o akcesoria modułowe.

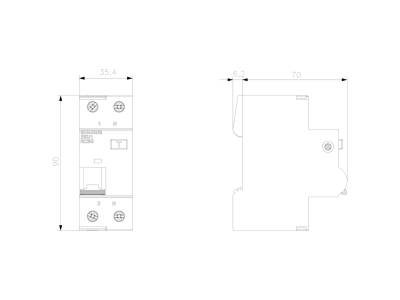

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN). Przed podłączeniem należy sprawdzić, czy przekrój przewodów (zalecany zakres 1–25 mm²) odpowiada prądowi znamionowemu. Momenty dokręcania zacisków należy stosować zgodnie z dokumentacją techniczną producenta. Po montażu zaleca się wykonanie próby przyciskiem TEST w celu weryfikacji działania członu różnicowoprądowego.

FAQ

• Jaki typ prądu różnicowego realizuje ten wyłącznik? Wyłącznik jest typu F – wykrywa prądy różnicowe sinusoidalne, pulsujące oraz o częstotliwości do 1 kHz, co czyni go odpowiednim do obwodów z przekształtnikami i urządzeniami PWM.
• Czy mogę go używać w obwodach zabezpieczonych wyłącznikiem nadprądowym? Tak, RCBO łączy w sobie funkcje wyłącznika nadprądowego (charakterystyka B) i różnicowoprądowego, dlatego stosuje się go jako samodzielne zabezpieczenie w obwodzie – nie wymaga dodatkowego wyłącznika nadprądowego szeregowo.
• Jak często należy testować urządzenie? Zaleca się comiesięczne naciśnięcie przycisku TEST – powoduje ono kontrolne zadziałanie członu różnicowoprądowego, co pozwala upewnić się o jego sprawności. W razie braku zadziałania należy niezwłocznie wezwać elektryka.
