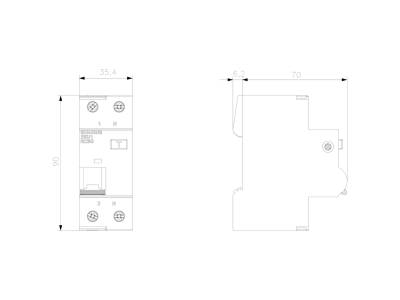

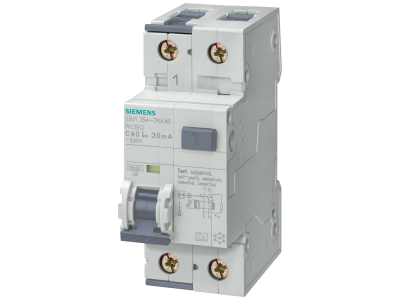

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA, 1P+N, typ AC, 300 mA, char. B, In: 20 A, Un AC: 230V | 5SU1654-0KK20 Siemens

Alternatywny kod produktu: 5SU16540KK20

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy (RCBO) Siemens SENTRON 5SU1654-0KK20 łączy w jednym urządzeniu ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 20 A przy napięciu 230 V AC oraz charakterystyka wyzwalania B zapewniają bezpieczną pracę w obwodach oświetleniowych i gniazd wtyczkowych o charakterze rezystancyjnym. Prąd różnicowy 300 mA typu AC skutecznie chroni przed pożarem w przypadku uszkodzenia izolacji. Zdolność zwarciowa 10 kA gwarantuje wytrzymałość w sieciach o wysokim potencjale zwarciowym. Kompaktowa obudowa modułowa z dwukomorowymi zaciskami ułatwia szybki i pewny montaż przewodów o różnych przekrojach.

• Prąd znamionowy 20 A (char. B): Bezpieczna eksploatacja obwodów o średnim obciążeniu, np. gniazd, oświetlenia, bez ryzyka zbędnych wyłączeń w przypadku typowych rozruchów urządzeń.
• Prąd różnicowy 300 mA (typ AC): Ochrona przeciwpożarowa instalacji – wykrywa prądy upływowe sinusoidalne, eliminując zagrożenie przegrzania przewodów w przypadku uszkodzenia izolacji.
• Zdolność zwarciowa 10 kA: Wysoka wytrzymałość dynamiczna i termiczna, odporność na prądy zwarciowe w sieciach o dużym potencjale (np. w pobliżu transformatora).
• Dwukomorowe zaciski: Umożliwiają łatwe podłączenie przewodów o różnych przekrojach (np. 1,5 mm² i 2,5 mm²) bez potrzeby stosowania dodatkowych tulejek – oszczędność czasu montażu.
• Kompaktowa obudowa 1P+N: Zajmuje tylko jedno miejsce w rozdzielnicy, a kod Datamatrix na urządzeniu zapewnia szybki dostęp do pełnej dokumentacji technicznej przez aplikację Siemens Industry Online Support.

Zgodność z Normami

Wyłącznik RCBO Siemens SENTRON 5SU1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający zgodność z wymaganiami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie jest przeznaczone do stosowania w instalacjach niskiego napięcia.

Zastosowanie

RCBO Siemens 5SU1654-0KK20 znajduje zastosowanie w rozdzielnicach mieszkaniowych, biurowych i komercyjnych, gdzie wymagana jest zintegrowana ochrona przed przeciążeniem, zwarciem i prądem różnicowym. Idealnie sprawdza się w obwodach wymagających oddzielnego zabezpieczenia różnicowego z wysokim progiem 300 mA (ochrona przeciwpożarowa) oraz charakterystyki B dla odbiorów rezystancyjnych.

• Ochrona obwodów gniazd wtyczkowych i oświetlenia w pomieszczeniach suchych (mieszkania, biura, sklepy).
• Zabezpieczenie przeciwpożarowe linii zasilających urządzenia stacjonarne (np. piece, klimatyzatory) – prąd różnicowy 300 mA.
• Stosowanie w rozdzielnicach podrzędnych, gdzie wymagana jest selektywność z wyłącznikami różnicowymi o niższym progu (np. 30 mA).
• Integracja z systemem szyn zbiorczych Siemens SENTRON 5ST3 – szybkie i przejrzyste łączenie z innymi urządzeniami modułowymi.

Wskazówki Montażowe

Montaż wyłącznika RCBO może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odłączony od źródła zasilania. Przewody należy podłączyć do zacisków dwukomorowych z zachowaniem odpowiedniego momentu dokręcania zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 20 A (zalecany min. 2,5 mm² dla zasilania, 1,5 mm² dla odbiorów). Po zakończeniu montażu sprawdź poprawność działania testem przycisku "T" oraz w razie potrzeby wykonaj pomiary rezystancji izolacji.

FAQ

• Czy wyłącznik RCBO 300 mA można stosować jako wyłącznik główny w instalacji? Tak, urządzenie pełni funkcję wyłącznika głównego, ale należy pamiętać, że jest to zabezpieczenie różnicowe o podwyższonym progu 300 mA – nie zapewnia ochrony przeciwporażeniowej w obwodach, gdzie wymagany jest prąd różnicowy ≤30 mA. W takich przypadkach konieczne jest zainstalowanie dodatkowego wyłącznika różnicowego o niższym progu.
• Czy wyłącznik nadaje się do ochrony przeciwpożarowej? Tak, prąd różnicowy 300 mA typu AC jest dedykowany do ochrony przed pożarem w instalacjach elektrycznych, ponieważ wykrywa upływy sinusoidalne (np. w wyniku uszkodzenia izolacji) i wyłącza obwód zanim nastąpi przegrzanie przewodów.
• Jakie przewody można podłączyć do zacisków dwukomorowych? Zaciski dwukomorowe umożliwiają podłączenie przewodów o przekrojach od 0,5 mm² do 25 mm² (sztywnych) oraz od 0,5 mm² do 16 mm² (giętkich) – bez konieczności stosowania tulejek. Zapewnia to elastyczność przy łączeniu przewodów o różnych średnicach w jednym zacisku.
