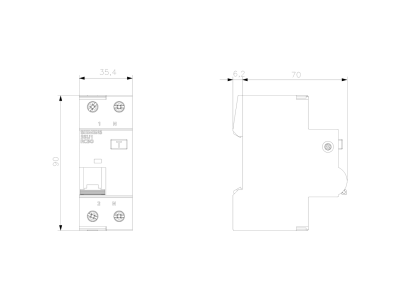

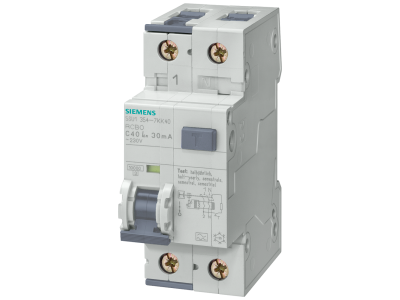

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA, 1P+N, typ A, 300 mA, char. B, In: 20 A, Un AC: 230V | 5SU1654-6KK20 Siemens

Alternatywny kod produktu: 5SU16546KK20

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy komb. RCBO 5SU1654-6KK20 z serii Siemens SENTRON łączy w jednym module ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 20 A i napięcie pracy 230 V AC zapewniają bezpieczną pracę w obwodach jednofazowych o średnim obciążeniu. Charakterystyka B (3–5 In) gwarantuje szybkie wyłączanie przy małych przeciążeniach, co chroni wrażliwe odbiorniki. Typ A (prąd różnicowy 300 mA) pozwala wykrywać prądy stałe tętniące, a zdolność zwarciowa 10 kA zapewnia skuteczne przerywanie dużych prądów zwarcia w instalacjach domowych i komercyjnych.

• Prąd znamionowy 20 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu, takich jak gniazda wtykowe, oświetlenie czy małe urządzenia grzewcze, bez ryzyka przegrzania styków.
• Prąd różnicowy 300 mA (typ A): Chroni przed porażeniem prądem w obwodach z odbiornikami generującymi tętniące prądy stałe (np. ładowarki, falowniki), a wyższa wartość progowa redukuje niechciane wyzwolenia w instalacjach z dużym tłem pojemnościowym.
• Charakterystyka B (3–5 In): Zapewnia wybiórczą ochronę w obwodach bez silnych prądów rozruchowych, idealna do oświetlenia, gniazd i urządzeń biurowych.
• Zdolność zwarciowa 10 kA: Gwarantuje pewne wyłączenie przy wysokich prądach zwarcia w instalacjach o dużej mocy zwarciowej (do 10 kA), minimalizując ryzyko uszkodzenia aparatury i pożaru.
• Konstrukcja 1P+N (jeden biegun chroniony + neutralny): Oszczędza miejsce w rozdzielnicy – zajmuje tylko jeden moduł 18 mm, a zabezpiecza oba przewody: fazowy i neutralny.

Zgodność z Normami

Wyłącznik 5SU1654-6KK20 jest testowany i certyfikowany przez VDE zgodnie z normami EN 61009-1 oraz EN 61009-2-1. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw europejskich. Dwukomorowe zaciski ułatwiają podłączanie przewodów o różnych przekrojach, zachowując pełną izolację.

Zastosowanie

Wyłącznik różnicowo-nadprądowy SENTRON RCBO znajduje zastosowanie wszędzie tam, gdzie wymagana jest zintegrowana ochrona przed przeciążeniem, zwarciem i prądem różnicowym w jednym urządzeniu. Idealnie sprawdza się w:

• Instalacjach mieszkaniowych i biurowych – zabezpieczenie obwodów gniazd wtykowych, oświetlenia, rolet i pomp.
• Obwodach z odbiornikami elektronicznymi, takimi jak komputery, zasilacze impulsowe, ładowarki – tam, gdzie występują tętniące prądy stałe (typ A).
• Tam, gdzie ograniczone miejsce w rozdzielnicy wymaga połączenia funkcji RCD i MCB w jednym module (1P+N, szerokość 1 modułu).
• Rozbudowie istniejących instalacji – dzięki możliwości podłączenia do szyn zbiorczych pinowych Siemens 5ST3 oraz uniwersalnym akcesoriom systemu modułowego.

Wskazówki Montażowe

Montaż wyłącznika może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed montażem należy sprawdzić, czy zaciski są odkręcone, a przewody o odpowiednim przekroju (dobranym do prądu znamionowego i zabezpieczeń poprzedzających) należy odizolować na długość zalecaną przez producenta. Moment dokręcania śrub zacisków należy dostosować do wartości podanych w dokumentacji technicznej (dokumentacja producenta). Po zamontowaniu na szynie DIN należy upewnić się, że zatrzask jest prawidłowo zablokowany. W przypadku stosowania szyn zbiorczych pinowych (np. 5ST3) należy korzystać wyłącznie z akcesoriów przewidzianych dla serii SENTRON.

FAQ

• Jaka jest różnica między typem A a typem AC wyłącznika różnicowoprądowego? Wyłącznik typu A (jak 5SU1654-6KK20) wykrywa nie tylko prądy sinusoidalne (jak typ AC), ale także tętniące prądy stałe o częstotliwości sieciowej. Jest wymagany w obwodach, do których podłączone są urządzenia elektroniczne (ładowarki, falowniki, PWM). Dla samego oświetlenia żarowego czy grzejników rezystancyjnych wystarczyłby typ AC, ale typ A zapewnia wyższy poziom bezpieczeństwa w nowoczesnych instalacjach.
• Jaki prąd różnicowy ma ten RCBO? Czy 300 mA jest bezpieczny? Prąd różnicowy wynosi 300 mA. Jest to wartość stosowana głównie do ochrony przeciwpożarowej (nie do ochrony porażeniowej, gdzie wymagane są 30 mA). 300 mA może być stosowane w obwodach odbiorników o dużej pojemności pasożytniczej, gdzie niższe progi powodowałyby fałszywe wyzwolenia. Należy pamiętać, że ochrona porażeniowa wymaga dodatku wyłączników 30 mA – ten RCBO pełni głównie funkcję ochrony przepięciowej i selektywności.
• Czy można podłączyć przewody o różnych przekrojach do jednego zacisku? Tak, wyłącznik wyposażono w dwukomorowe zaciski, które umożliwiają podłączenie dwóch przewodów o różnych przekrojach (np. 2,5 mm² + 1,5 mm²). Należy jednak upewnić się, że łączne obciążenie nie przekracza prądu znamionowego 20 A, a moment dokręcania jest zgodny z zaleceniami producenta.
