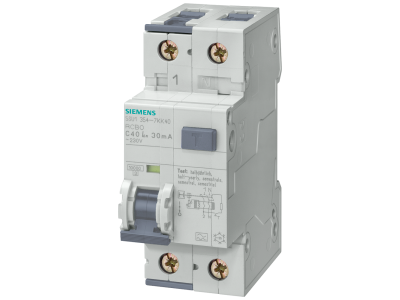

Wyłącznik różnicowo-nadprądowy komb. RCBO 10kA, 1P+N, typ A, 300 mA, char. B, In: 10 A, Un AC: 230V | 5SU1654-6KK10 Siemens

Alternatywny kod produktu: 5SU16546KK10

Opis i Kluczowe Cechy

Wyłącznik różnicowo-nadprądowy Siemens SENTRON 5SU1654-6KK10 łączy w jednym module (1P+N) ochronę przed przeciążeniem, zwarciem i prądem różnicowym. Prąd znamionowy 10 A z charakterystyką B zapewnia selektywne wyłączanie przy przeciążeniach, a prąd różnicowy 300 mA typu A chroni przed uszkodzeniami spowodowanymi przez prądy upływowe o przebiegu sinusoidalnym i tętniącym. Certyfikowany zgodnie z EN 61009-1 oraz EN 61009-2-1, z potwierdzoną jakością VDE.

• Prąd znamionowy In = 10 A, charakterystyka B: Bezpieczne prowadzenie obwodów o obciążeniu do 10 A z szybkim wyzwalaniem przy przeciążeniach – idealne do ochrony linii oświetleniowych i gniazd w instalacjach mieszkaniowych oraz biurowych.
• Prąd różnicowy IΔn = 300 mA, typ A: Skuteczna ochrona przed porażeniem i pożarem w obwodach z odbiornikami generującymi tętniące prądy upływowe (np. elektronika, UPS, falowniki). Typ A wykrywa zarówno prądy sinusoidalne, jak i pulsujące.
• Zdolność wyłączania zwarciowego 10 kA: Gwarantowana selektywność i bezpieczeństwo przy zwarciu w instalacji o dużym prądzie zwarciowym – urządzenie nie ulega uszkodzeniu i pewnie rozłącza obwód.
• Dwukomorowe zaciski (podwójne przyłącze): Umożliwiają łatwe podłączanie przewodów o różnych przekrojach (np. szyna zbiorcza i przewód odbiorczy) bez konieczności stosowania dodatkowych kostek – oszczędność czasu i miejsca w rozdzielnicy.
• Kompatybilność z szynami zbiorczymi pinowymi 5ST3: Szybki i uporządkowany montaż w rozdzielnicach modułowych, redukcja liczby połączeń przewodowych oraz zwiększenie przejrzystości instalacji.

Zgodność z Normami

Wyłącznik różnicowo-nadprądowy Siemens 5SU1654-6KK10 spełnia wymagania norm EN 61009-1 oraz EN 61009-2-1, co potwierdza certyfikat VDE. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z europejskimi przepisami.

Zastosowanie

RCBO typu A 300 mA z charakterystyką B znajduje zastosowanie w instalacjach, gdzie wymagana jest zintegrowana ochrona przed przeciążeniem, zwarciem i prądem różnicowym – szczególnie w obwodach z odbiornikami wrażliwymi na prądy upływowe. Sprawdza się m.in. w następujących scenariuszach:

• Ochrona linii gniazd wtykowych i oświetleniowych w budynkach mieszkalnych, biurowych i użyteczności publicznej.
• Zabezpieczanie obwodów zasilających urządzenia elektroniczne (komputery, sprzęt RTV/AGD, zasilacze impulsowe) – typ A eliminuje ryzyko fałszywych wyłączeń.
• Instalacje z falownikami, UPS-ami lub stacjami ładowania pojazdów elektrycznych, gdzie występują tętniące prądy upływowe.
• Jako kompaktowa alternatywa dla oddzielnego wyłącznika nadprądowego i różnicowoprądowego – oszczędność miejsca w rozdzielnicy (jeden moduł 1P+N zamiast dwóch).

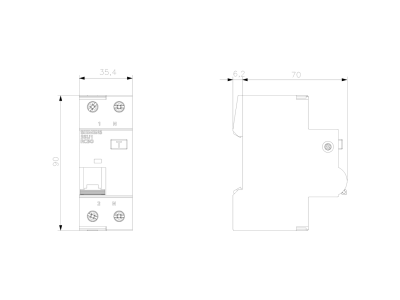

Wskazówki Montażowe

Montaż i podłączenie wyłącznika różnicowo-nadprądowego może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach modułowych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z prądem obciążenia (zalecany 1,5–4 mm² dla 10 A). Zaciski dwukomorowe umożliwiają podłączenie szyny zbiorczej i przewodu odbiorczego – dokręć śruby z momentem zgodnym z dokumentacją producenta (zalecany 2–3 Nm). Po zamontowaniu przeprowadź test działania przyciskiem „T” (test różnicowo-prądowy).

FAQ

• Czy wyłącznik posiada podświetlenie lub wskaźnik LED? Zgodnie z danymi katalogowymi Siemens 5SU1654-6KK10 nie posiada podświetlenia ani diody LED. Stan zadziałania sygnalizowany jest mechanicznie – po wyzwoleniu przycisk testowy nie powraca do pozycji wyjściowej (wskazuje wyłączenie różnicowe).
• Jaki jest stopień ochrony (IP) tego RCBO? W dostarczonych danych nie podano stopnia ochrony. Standardowo aparatura modułowa przeznaczona do montażu wewnątrz rozdzielnicy ma obudowę o stopniu IP20 (ochrona przed dotykiem palcem). W przypadku instalacji w trudniejszych warunkach należy zastosować osłonę lub skrzynkę o wyższym IP.
• Czy wyłącznik nadaje się do pracy w obwodach z przebiegami tętniącymi (np. przy falownikach)? Tak, typ A jest przystosowany do wykrywania prądów różnicowych o przebiegu sinusoidalnym oraz tętniącym – idealny do nowoczesnych odbiorników elektronicznych. Dla obwodów z silnikami 3-fazowymi sterowanymi falownikami zaleca się typ B.
