Ramy szachtowe, ściany boczne lewa+prawa wys. 1100mm | FR70A Hager

Opis i Kluczowe Cechy

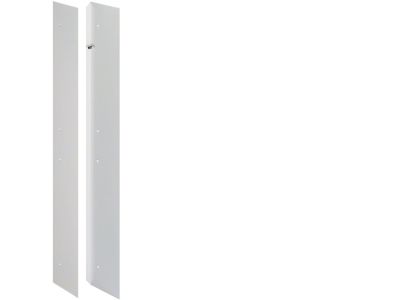

Ramy szachtowe FR70A (symbol FR70A) to zestaw dwóch ścian bocznych – lewej i prawej – o wysokości 1100 mm, przeznaczony do budowy obudów rozdzielnic niskiego napięcia. Służą jako element konstrukcyjny szafy, umożliwiający bezpieczne zamocowanie szyn montażowych, aparatury modułowej oraz osprzętu. Wysokość 1100 mm pozwala na zabudowę typowych rozdzielnic o standardowej głębokości, zapewniając odpowiednią przestrzeń na okablowanie i chłodzenie.

• Wysokość 1100 mm: dopasowanie do popularnych rozdzielnic szachtowych, ułatwia tworzenie modułowych systemów szaf.
• Zestaw lewa+prawa: gotowy komplet do montażu w szafie, bez konieczności dobierania poszczególnych elementów.
• Konstrukcja nośna: stanowi solidną podstawę do instalacji aparatury, styczników, wyłączników oraz szyn zbiorczych.
• Kompatybilność z systemem FR: element uzupełniający rodzinę obudów szachtowych, umożliwia rozbudowę i indywidualną konfigurację szafy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi dla obudów rozdzielnic niskiego napięcia. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach elektrycznych zgodnych z wymaganiami norm zharmonizowanych. Ze względu na konstrukcyjny charakter elementu, szczegółowe parametry mechaniczne należy weryfikować w dokumentacji technicznej producenta.

Zastosowanie

Ramy szachtowe FR70A znajdują zastosowanie w budowie i modernizacji rozdzielnic oraz szaf sterowniczych w obiektach komercyjnych, przemysłowych i infrastrukturalnych.

• Budowa głównych rozdzielnic niskiego napięcia w budynkach użyteczności publicznej.
• Montaż w szachtach kablowych w celu stworzenia punktów rozdzielczo‑sterowniczych.
• Rozbudowa istniejących szaf – łatwe dodawanie przestrzeni montażowej dla nowej aparatury.
• Wykorzystanie w projektach automatyki budynkowej i systemach zasilania awaryjnego (UPS), gdzie wymagane są dedykowane obudowy.

Wskazówki Montażowe

Montaż ram szachtowych oraz wszelkie prace w szafie rozdzielczej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwody przed przypadkowym załączeniem. Elementy mocować zgodnie z instrukcją producenta, zwracając uwagę na nośność ścian bocznych i odpowiedni dobór śrub. Podczas instalacji w szafie nie przekraczać zalecanego momentu dokręcania podanego w dokumentacji, aby nie uszkodzić profili. Przekroje przewodów oraz obciążalność prądową szyn zbiorczych należy dobierać zgodnie z projektem instalacji elektrycznej.

FAQ

• Czy ramy FR70A są dostarczane w komplecie ze śrubami montażowymi? Produkt obejmuje dwa elementy – ścianę lewą i prawą. Elementy mocujące (śruby, wkręty) są najczęściej dostarczane wraz z szafą lub należy je dobrać indywidualnie zgodnie z systemem obudowy.
• Jaka jest maksymalna dopuszczalna waga aparatury montowanej na tych ramach? Dopuszczalne obciążenie zależy od konstrukcji całej szafy oraz sposobu mocowania ram. Należy sprawdzić dane techniczne rozdzielnicy lub skonsultować się z producentem. W treści katalogowej nie podano konkretnej wartości – zalecamy wycenę mechaniczną dla konkretnej konfiguracji.
• Czy ramy FR70A pasują do szaf o głębokości 400 mm? Wysokość 1100 mm dotyczy wymiaru pionowego. Głębokość szafy nie jest ograniczona przez same ramy – należy upewnić się, że profil ściany bocznej ma odpowiednią głębokość dopasowaną do szafy (najczęściej 400, 600 lub 800 mm). Szczegóły dostępne w karcie katalogowej systemu FR.
