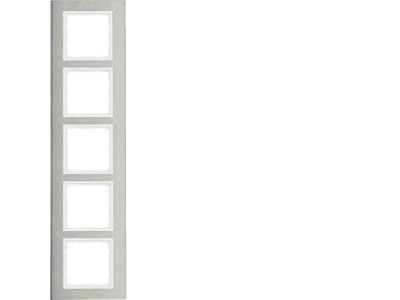

Ramka pięciokrotna pionowa, stal szlachetna/biały mat, B.7 | 10153609 Hager

Opis i Kluczowe Cechy

Ramka pięciokrotna pionowa ze stali szlachetnej w wykończeniu biały mat, seria B.7 (symbol 10153609) to estetyczny element wykończeniowy do zabudowy pięciu modułów aparatury modułowej w jednej kolumnie. Połączenie trwałej stali szlachetnej z matowym białym wykończeniem zapewnia nowoczesny wygląd i odporność na uszkodzenia mechaniczne oraz korozję w warunkach rozdzielnicowych.

• Materiał – stal szlachetna: wysoka odporność na korozję i uszkodzenia mechaniczne, gwarantująca długoletnią trwałość w trudnych warunkach.
• Kolor – biały mat: eleganckie, nieodblaskowe wykończenie dopasowane do nowoczesnych wnętrz rozdzielnic i instalacji widocznych.
• Szerokość na 5 modułów (1 moduł = 18 mm): umożliwia uporządkowany montaż pięciu standardowych urządzeń modułowych w pionie, oszczędzając miejsce na szynie.
• Orientacja pionowa: ułatwia czytelne grupowanie aparatury sterowniczej i sygnalizacyjnej w rozdzielnicy.
• Kompatybilność z serią B.7: zapewnia spójny design oraz bezproblemowy montaż wszystkich elementów serii.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Do montażu należy stosować aparaturę spełniającą odpowiednie normy (np. IEC/EN 60947-5-1 dla przycisków i przełączników).

Zastosowanie

Ramka pięciokrotna pionowa B.7 służy do estetycznego i funkcjonalnego grupowania aparatury modułowej w rozdzielnicach elektrycznych. Znajduje zastosowanie w:

• montażu zestawów przycisków sterowniczych, przełączników i sygnalizatorów w jednej kolumnie,
• budowie paneli operatorskich w automatyce budynkowej i przemysłowej,
• porządkowaniu aparatury w rozdzielnicach mieszkaniowych i biurowych,
• instalacjach wymagających estetycznego wykończenia frontu rozdzielnicy (np. w recepcjach, salach konferencyjnych).

Wskazówki Montażowe

Montaż ramki oraz aparatury modułowej powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Ramkę montuje się na szynie TH35 (DIN) wraz z odpowiednimi urządzeniami modułowymi. Momenty dokręcania śrub oraz przekroje przewodów należy dobrać zgodnie z dokumentacją techniczną poszczególnych elementów. Nie przekraczaj dopuszczalnych wartości prądów i napięć podanych dla zastosowanej aparatury.

FAQ

• Czy ramka jest podświetlana? Nie, jest to element wykończeniowy i nie zawiera żadnych układów elektronicznych. Podświetlenie może być realizowane przez dedykowane moduły sygnalizacyjne montowane w ramce.
• Z jakiego materiału wykonana jest ramka? Ramka wykonana jest ze stali szlachetnej z wykończeniem w kolorze białym mat – zapewnia to trwałość i estetyczny wygląd.
• Czy ramka pasuje do aparatury innych serii niż B.7? Ramka została zaprojektowana dla serii B.7, ale ze względu na standardową szerokość modułu 18 mm może być kompatybilna z wieloma urządzeniami innych producentów. Dla zachowania spójności wizualnej zalecamy stosowanie pełnej serii B.7.
