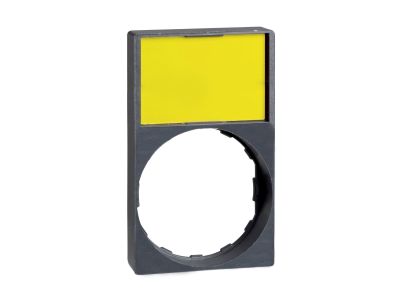

Ramka 30x50mm do mocowania etykiet o wymiarach 18x27mm Harmony XB4 | ZBY6H102 Schneider Electric

Opis i Kluczowe Cechy

Ramka do mocowania etykiet Schneider Electric Harmony XB4 o symbolu ZBY6H102 (wymiary 30x50 mm) przeznaczona jest do współpracy z jednostkami sterującymi i sygnalizacyjnymi serii Harmony XB4 oraz XB5 o średnicy otworu 22 mm. Dzięki pustej etykiecie o wymiarach 18x27 mm (czarne lub żółte tło) umożliwia indywidualne grawerowanie symboli, co zapewnia czytelne i trwałe oznakowanie w szafach sterowniczych i na pulpitach operatorskich.

• Wymiary ramki 30x50 mm: uniwersalny rozmiar pasujący do standardowych otworów montażowych 22 mm, kompatybilny z całą rodziną Harmony XB4 i XB5.
• Pusta etykieta 18x27 mm (czarne lub żółte tło): możliwość dowolnego grawerowania (np. symboli funkcyjnych, oznaczeń linii), co pozwala na jednoznaczną identyfikację elementów sterowania.
• Wysoki kontrast etykiety: wyraźne i trwałe oznaczenie symbolu – ułatwia szybki odczyt nawet w słabym oświetleniu, zwiększając bezpieczeństwo obsługi.
• Kompatybilność z przyciskami, przełącznikami i lampkami 22 mm: możliwość zastosowania w różnorodnych aplikacjach automatyki przemysłowej i budynkowej bez konieczności zmiany systemu oznakowania.
• Prosty montaż – zatrzask na obudowę elementu: szybka wymiana etykiety bez narzędzi, co skraca czas konfiguracji paneli operatorskich.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada oznaczenie CE. Ramka przeznaczona jest do stosowania w systemach sterowania i sygnalizacji zgodnych z serią Harmony (standard DIN 22 mm).

Zastosowanie

Ramka do etykiet ZBY6H102 umożliwia precyzyjne oznaczanie funkcji przycisków, przełączników i lamp sygnalizacyjnych w rozdzielnicach, pulpitach operatorskich oraz szafach sterowniczych. Idealne rozwiązanie wszędzie tam, gdzie konieczna jest szybka identyfikacja elementów sterowania.

• Oznaczanie przycisków sterujących w maszynach i liniach produkcyjnych.
• Identyfikacja przełączników trybu pracy w szafach sterowniczych.
• Etykietowanie lamp sygnalizacyjnych – informacja o statusie procesu (np. praca/awaria).
• Personalizacja paneli operatorskich w automatyce budynkowej (np. sterowanie oświetleniem, klimatyzacją).

Wskazówki Montażowe

Montaż ramki oraz etykiety powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Ramkę nakłada się na element sterujący (przycisk, przełącznik, lampkę) i zatrzaskuje na jego obudowie. Pustą etykietę umieszcza się w ramce przed montażem – można ją wcześniej poddać grawerowaniu lub nadrukowi. Nie wymaga narzędzi ani momentu dokręcania. Należy upewnić się, że ramka jest prawidłowo osadzona i nie ma luzów.

FAQ

• Czy ramka pasuje do wszystkich przycisków Harmony XB4 i XB5? Tak, jest kompatybilna ze wszystkimi standardowymi jednostkami sterującymi i sygnalizacyjnymi serii Harmony o średnicy otworu montażowego 22 mm.
• Czy etykieta jest już nadrukowana czy pusta? Etykieta jest pusta (jednolite czarne lub żółte tło) – przeznaczona do indywidualnego grawerowania, nadruku lub opisania markerem.
• Jaki jest stopień ochrony ramki? Producent nie podaje oddzielnego stopnia ochrony ramki. Zależy on od całego zespołu (przycisk + ramka + etykieta). W typowych zastosowaniach w rozdzielnicach wewnętrznych przyjmuje się IP20, ale dla warunków zewnętrznych należy stosować odpowiednie obudowy.
