Rama modułowa do Spacial S3D 168 modułów 1000x600mm | NSYDLM168 Schneider Electric

Opis i Kluczowe Cechy

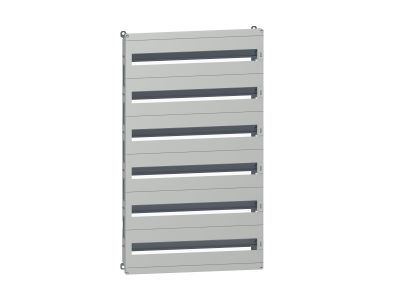

Rama modułowa NSYDLM168 dedykowana do obudów serii Spacial S3D, CRN i S3X o wymiarach 1000 x 600 mm zapewnia miejsce na 168 modułów. Przeznaczona do wielozadaniowych aplikacji rozdziału energii, umożliwia szybki i uporządkowany montaż aparatury modułowej. W zestawie znajduje się kompletny osprzęt: struktura ramy, dwie pokrywy, sześć paneli przednich z szyną DIN 35 mm oraz pasek neutralno-uziemiający.

• Pojemność 168 modułów: wystarczająca liczba miejsc do zabudowy zabezpieczeń, styczników i sterowników w centralnym punkcie dystrybucji – oszczędność miejsca i czytelna aranżacja szafy.
• Szyna DIN 35 mm (6 paneli): gotowe do montażu aparatury modułowej – redukcja czasu instalacji i eliminacja konieczności dokupowania osobnych szyn.
• Pasek neutralno-ziemny 2 x 16 mm² / 5 x 6 mm²: zintegrowana listwa do szybkiego podłączenia przewodów ochronnych i neutralnych – poprawia porządek w rozdzielnicy i ułatwia późniejszą konserwację.
• Kompatybilność z obudowami Spacial CRN, S3D, S3X: gwarancja dopasowania bez modyfikacji – uniwersalne rozwiązanie dla różnych rozmiarów szaf.
• Montaż przedni (ślizg krokowy): łatwy dostęp do aparatury podczas prac serwisowych oraz szybkie wsunięcie i zablokowanie ramy w obudowie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Przeznaczony do stosowania w obudowach Spacial CRN, S3D i S3X, które spełniają standardy obudów rozdzielnicowych.

Zastosowanie

Rama modułowa NSYDLM168 stanowi bazę montażową do budowy rozdzielnic głównych i podrozdzielnic w instalacjach komercyjnych i przemysłowych.

• Centralna dystrybucja energii w szafach sterowniczych – montaż wyłączników, styczników i przekładników prądowych.
• Tworzenie wielofunkcyjnych pól rozdzielczych w obiektach użyteczności publicznej (biura, hale produkcyjne).
• Zabudowa układów automatyki budynkowej (sterowniki PLC, zasilacze, przekaźniki).
• Rozbudowa istniejących rozdzielnic Spacial o dodatkowe moduły bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż ramy modułowej NSYDLM168 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Zamocowanie ramy odbywa się na ślizgu krokowym w przedniej części obudowy Spacial. Przekroje przewodów dobierać zgodnie z obciążalnością prądową paska neutralno-ziemnego i wymaganiami instalacji. Moment dokręcania śrub – zgodnie z dokumentacją producenta.

FAQ

• Czy rama zawiera szyny DIN? Tak, w zestawie znajduje się 6 paneli przednich z fabrycznie zamontowaną szyną DIN 35 mm.
• Z jakimi obudowami jest kompatybilna? Rama przeznaczona do obudów Spacial CRN, S3D oraz S3X o wysokości 1000 mm i szerokości 600 mm.
• Czy w zestawie jest listwa PE/N? Tak, dostarczany jest pasek neutralno-ziemny o przekrojach 2 x 16 mm² oraz 5 x 6 mm².
