Rama górna i dolna 1000x400mm (SxG), XSFB1004 | 284240 Eaton

Opis i Kluczowe Cechy

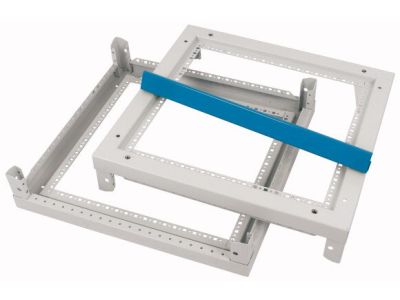

Rama górna i dolna EATON o numerze katalogowym 284240 (typ XSFB1004) to kluczowy element konstrukcyjny przeznaczony do budowy profesjonalnych rozdzielnic niskiego napięcia. Produkt został zaprojektowany z myślą o sekcjach pustych, zapewniając sztywność i stabilność całej obudowy. Wykonanie z wysokiej jakości blachy stalowej gwarantuje odporność na odkształcenia mechaniczne oraz długotrwałą eksploatację w wymagających warunkach przemysłowych. Powierzchnia ramy została zabezpieczona poprzez malowanie proszkowe w standardowym kolorze RAL 7035 (jasnoszary), co zapewnia wysoką odporność na korozję oraz estetyczny wygląd spójny z innymi elementami systemu EATON. Dodatkowym atutem jest pasek brandingowy w kolorze RAL 5017, który ułatwia identyfikację wizualną systemu.

• Wymiary gabarytowe: Szerokość wynosząca 1000 mm oraz głębokość 400 mm pozwalają na optymalne zagospodarowanie przestrzeni wewnątrz rozdzielnicy.
• Materiał: Wytrzymała blacha stalowa poddana procesowi malowania proszkowego.
• Kompletny zestaw: Produkt dostarczany jest wraz z niezbędnym materiałem montażowym, co znacząco przyspiesza prace instalacyjne.
• Estetyka: Wykończenie w kolorze RAL 7035 z akcentem RAL 5017.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi obudów i rozdzielnic elektrycznych. Wykorzystanie materiałów o wysokiej jakości zapewnia zgodność z wymaganiami bezpieczeństwa mechanicznego. Rama wspiera zachowanie ciągłości elektrycznej obudowy (uziemienie), co jest kluczowe dla spełnienia normy PN-EN 61439, określającej zasady budowy zestawów rozdzielczych i sterowniczych niskiego napięcia. Stopień ochrony oraz wytrzymałość mechaniczna są ściśle powiązane z konfiguracją całej szafy, w której rama XSFB1004 stanowi fundament konstrukcyjny.

Zastosowanie

Rama XSFB1004 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest dedykowana do:

• Budowy sekcji pustych w systemach rozdzielnic modułowych EATON.
• Tworzenia stabilnych szkieletów dla szaf sterowniczych o szerokości 1000 mm.
• Zastosowań w obiektach komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność infrastruktury elektrycznej.
• Modernizacji istniejących systemów rozdzielczych wymagających wymiany elementów konstrukcyjnych.

Wskazówki Montażowe

Montaż ramy górnej i dolnej powinien być przeprowadzony zgodnie z dokumentacją techniczną producenta. Dzięki dołączonemu zestawowi montażowemu, proces ten jest intuicyjny. Należy zwrócić szczególną uwagę na:

• Pozycjonowanie: Precyzyjne ustawienie ramy względem profili pionowych w celu zachowania geometrii całej szafy.
• Moment dokręcania: Stosowanie odpowiedniej siły przy dokręcaniu śrub montażowych, aby zapewnić stabilność mechaniczną i właściwy kontakt elektryczny dla ochrony przeciwporażeniowej.
• Kolejność prac: Zaleca się montaż ramy na wczesnym etapie prefabrykacji rozdzielnicy, co ułatwia późniejszą instalację szyn zbiorczych i aparatury modułowej.

FAQ

• Czy zestaw zawiera śruby montażowe? Tak, rama XSFB1004 jest dostarczana w komplecie z niezbędnym materiałem montażowym, co eliminuje konieczność osobnego zamawiania elementów złącznych.
• Jaki jest kolor wykończenia ramy? Główny kolor to RAL 7035 (jasnoszary), natomiast pasek brandingowy wykonany jest w kolorze RAL 5017 (niebieski).
• Czy rama pasuje do szaf innych producentów? Rama jest dedykowana do systemów obudów firmy EATON o wymiarach podstawy 1000x400 mm. Kompatybilność z systemami innych marek nie jest gwarantowana.
• Z jakiego materiału wykonana jest rama? Produkt wykonany jest z wysokogatunkowej blachy stalowej, co zapewnia mu wysoką sztywność i trwałość.
