Rama 650+150x600x2000mm, PrismaSet | LVS08607 Schneider Electric

Opis i Kluczowe Cechy

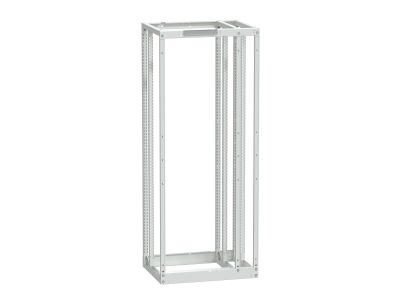

Rama PrismaSet o wymiarach 650+150x600x2000 mm (SKU: LVS08607) to zaawansowany element konstrukcyjny od renomowanego producenta Schneider Electric, zaprojektowany z myślą o budowie profesjonalnych rozdzielnic niskiego napięcia. Konstrukcja ta jest dedykowana do współpracy z systemem szaf PrismaSet P, oferując wyjątkową sztywność i modułowość. Rama charakteryzuje się szerokością całkowitą uwzględniającą dedykowany kanał kablowy (650 mm sekcja główna + 150 mm kanał), co pozwala na optymalne zarządzanie okablowaniem wewnątrz rozdzielnicy. Głębokość wynosząca 400 mm zapewnia wystarczającą przestrzeń dla aparatury modułowej oraz szyn zbiorczych, zachowując przy tym kompaktowe wymiary zewnętrzne. Produkt został wyposażony w pośrednie słupki do płyt montażowych, co znacząco ułatwia precyzyjną instalację aparatury i zwiększa stabilność mechaniczną całego zestawu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, charakterystycznymi dla systemów Schneider Electric. Rama PrismaSet wspiera budowę rozdzielnic zgodnych z normą IEC 61439-1 & 2, co gwarantuje pełne bezpieczeństwo eksploatacji oraz odporność na prądy zwarciowe. W zależności od zastosowanych paneli osłonowych, konstrukcja pozwala na uzyskanie stopnia ochrony IP30 lub podwyższonego stopnia ochrony IP55, co umożliwia pracę urządzenia w zróżnicowanych warunkach środowiskowych, chroniąc wnętrze przed pyłem i wilgocią.

Zastosowanie

Rama LVS08607 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym rozwiązaniem do budowy głównych rozdzielnic budynkowych, centrów sterowania silnikami (MCC) oraz zaawansowanych systemów automatyki. Dzięki możliwości łączenia szaf jedna obok drugiej oraz jedna z drugą (konfiguracja plecami do siebie), inżynierowie mogą tworzyć rozbudowane zestawy rozdzielcze dostosowane do specyficznych wymagań obiektowych. Zintegrowany kanał kablowy o szerokości 150 mm jest kluczowy w aplikacjach wymagających przejrzystego prowadzenia dużej ilości przewodów zasilających i sterowniczych.

Wskazówki Montażowe

• Łączenie szaf: Podczas łączenia ramy z innymi jednostkami PrismaSet P należy stosować dedykowane zestawy łączące, aby zapewnić ciągłość mechaniczną i elektryczną (uziemienie).
• Montaż płyt: Wykorzystaj słupki pośrednie do stabilnego osadzenia płyt montażowych, co pozwoli na zachowanie odpowiednich odstępów izolacyjnych między aparaturą.
• Zarządzanie kablami: Wykorzystaj przestrzeń kanału kablowego (150 mm) do separacji obwodów siłowych od sterowniczych, co minimalizuje zakłócenia elektromagnetyczne.
• Stopień ochrony: Przy montażu paneli osłonowych IP55 upewnij się, że wszystkie uszczelki są prawidłowo osadzone, a moment dokręcania śrub jest zgodny z dokumentacją techniczną producenta.

FAQ

• Czy rama zawiera panele boczne? Nie, rama stanowi szkielet konstrukcyjny. Panele osłonowe (IP30 lub IP55) należy dobrać oddzielnie w zależności od wymaganej konfiguracji.
• Jaka jest rzeczywista głębokość ramy? Rama oferuje głębokość montażową 400 mm, co jest standardem w systemie PrismaSet P dla średnich i dużych obciążeń prądowych.
• Czy kanał kablowy 150 mm jest zintegrowany? Tak, konstrukcja ramy przewiduje dedykowane miejsce na kanał kablowy o szerokości 150 mm obok sekcji głównej 650 mm.
