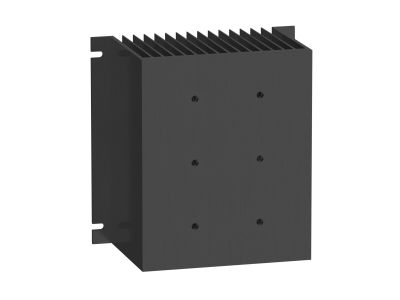

Radiator montowany na panelu do 3 jednostek SSP1, 1 jednostka SSP3 0,5?C/W Zelio Solid State Relays | SSRHP05 Schneider Electric

Opis i Kluczowe Cechy

Radiator SSRHP05 marki Zelio Solid State Relays to dedykowany element do montażu na panelu, przeznaczony do współpracy z przekaźnikami półprzewodnikowymi serii SSP1 (do 3 sztuk) lub SSP3 (1 sztuka). Kluczowym parametrem jest rezystancja termiczna 0,5°C/W, która zapewnia skuteczne odprowadzanie ciepła, umożliwiając bezpieczną pracę przekaźników przy wyższych obciążeniach lub w podwyższonej temperaturze otoczenia. Konstrukcja zoptymalizowana pod kątem montażu na płaszczyźnie panelu ułatwia integrację z szafami sterowniczymi.

• Rezystancja termiczna 0,5°C/W: Efektywne chłodzenie przekaźników półprzewodnikowych, co przekłada się na możliwość pracy z większym prądem obciążenia lub w wyższej temperaturze otoczenia przy zachowaniu marginesu bezpieczeństwa termicznego.
• Kompatybilność z seriami SSP1 i SSP3: Obsługuje do 3 jednostek SSP1 lub 1 jednostkę SSP3, co daje elastyczność w projektowaniu układów sterowania – jeden radiator może obsłużyć kilka przekaźników w kompaktowej konfiguracji.
• Montaż panelowy: Przeznaczony do bezpośredniego mocowania na płaskiej powierzchni (np. panelu szafy), co ułatwia instalację i zapewnia dobrą wymianę ciepła z otoczeniem.

Zgodność z Normami

Produkt przeznaczony do montażu w systemach automatyki przemysłowej, zgodny z ogólnymi wymaganiami europejskich norm dla komponentów chłodzących oraz posiada oznaczenie CE. Wykonany z materiałów gwarantujących bezpieczną eksploatację w typowych warunkach pracy w szafach sterowniczych (stopień ochrony zależny od obudowy).

Zastosowanie

Radiator SSRHP05 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest skuteczne odprowadzanie ciepła z przekaźników półprzewodnikowych w celu zapewnienia ich długotrwałej i niezawodnej pracy.

• Chłodzenie przekaźników półprzewodnikowych (SSR) w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Układy automatyki budynkowej – ochrona SSR w sterownikach oświetlenia, ogrzewania czy wentylacji.
• Zastosowania w systemach sterowania procesami, gdzie wymagana jest wysoka częstotliwość łączeń i generowane są znaczne straty ciepła.
• Modernizacja istniejących rozdzielnic – konieczność doboru radiatora przy zwiększaniu obciążenia lub zmianie warunków termicznych.

Wskazówki Montażowe

Montaż radiatora oraz podłączanie przekaźników SSR powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Radiator mocować do panelu za pomocą dostarczonych lub odpowiednio dobranych elementów montażowych, zapewniając pełny kontakt powierzchniowy. W celu poprawy przewodzenia ciepła zaleca się zastosowanie pasty termoprzewodzącej pomiędzy radiatorem a przekaźnikiem. Moment dokręcania śrub oraz dopuszczalny przekrój przewodów przyłączeniowych należy sprawdzić w dokumentacji producenta przekaźników SSR. Przed uruchomieniem upewnić się, że radiator nie jest blokowany przez inne elementy i ma swobodny dostęp powietrza.

FAQ

• Czy radiator SSRHP05 pasuje do innych modeli przekaźników półprzewodnikowych Zelio? Radiator został zaprojektowany do współpracy z seriami SSP1 i SSP3. W przypadku innych modeli należy sprawdzić wymiary mocowania oraz rezystancję termiczną – brak gwarancji optymalnego chłodzenia.
• Jak dobrać radiator do konkretnego przekaźnika i mocy strat? Orientacyjnie: przy rezystancji termicznej 0,5°C/W i maksymalnej temperaturze pracy przekaźnika (np. 80°C) oraz temperaturze otoczenia 40°C, dopuszczalne straty mocy wynoszą ok. (80-40)/0,5 = 80 W. Dla dokładnego doboru korzystaj z kart katalogowych konkretnych SSR.
• Czy do montażu wymagana jest pasta termoprzewodząca? Nie jest bezwzględnie wymagana, ale jej zastosowanie znacznie poprawia przewodzenie ciepła, redukując rezystancję termiczną styku, co może wydłużyć żywotność przekaźnika i zwiększyć margines bezpieczeństwa.
