Rączka z blokadą do P1/XM, SVB-SW-P1/M, czarna P/T | 172842 Eaton

Alternatywny kod produktu: SVB-SW-P1/M

Opis i Kluczowe Cechy

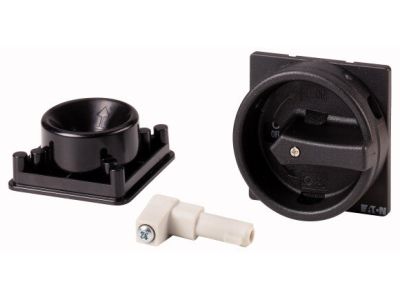

Rączka z blokadą SVB-SW-P1/M (nr katalogowy 172842) to dedykowane akcesorium do wyłączników głównych serii P1…/M…, wykonane w czarnym kolorze. Umożliwia bezpieczne blokowanie wyłącznika w położeniu 0 za pomocą maksymalnie 3 kłódek, co zapewnia ochronę przed przypadkowym załączeniem podczas prac serwisowych. Kąt przełączania wynosi 90°, a konstrukcja – z czarnym uchwytem obrotowym i pierścieniem blokującym – gwarantuje trwałość i czytelną wizualną informację o stanie łącznika.

• Przeznaczenie tylko do wyłącznika głównego: Montowana wyłącznie na wyłącznikach serii P1…/M…, zapewnia zgodność mechaniczną i niezawodne działanie blokady.
• Blokada kłódkowa (max. 3 kłódki): Umożliwia fizyczne unieruchomienie rączki w położeniu 0, zwiększając bezpieczeństwo podczas konserwacji i przeglądów.
• Kąt przełączania 90°: Standardowy skok obrotu ułatwia intuicyjną obsługę i wizualną kontrolę stanu wyłącznika.
• Brak funkcji wyłączania awaryjnego: Produkt pełni wyłącznie rolę blokady; nie nadaje się do zastosowania jako wyłącznik awaryjny lub zatrzymanie awaryjne.
• Czarny uchwyt i pierścień blokujący: Estetyczne i jednolite wykonanie, łatwe do oznaczenia w rozdzielnicy.

Zgodność z Normami

Rączka z blokadą SVB-SW-P1/M została zaprojektowana jako element systemu wyłączników głównych zgodnych z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przed montażem należy upewnić się, że wyłącznik główny, na którym będzie instalowana, spełnia wymagania odpowiednich norm IEC/EN.

Zastosowanie

Akcesorium przeznaczone do stosowania w rozdzielnicach elektrycznych, głównie w instalacjach przemysłowych i budynkowych, gdzie wymagane jest blokowanie wyłącznika głównego w pozycji wyłączenia.

• Blokada wyłącznika głównego w położeniu 0 podczas prac konserwacyjnych i serwisowych.
• Zabezpieczenie przed nieuprawnionym lub przypadkowym załączeniem obwodu.
• Wsparcie procedur Lockout/Tagout (LOTO) w zakładach produkcyjnych.
• Uzupełnienie systemu wyłączników głównych w szafach sterowniczych i rozdzielnicach głównych.

Wskazówki Montażowe

Montaż rączki z blokadą może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od instalacji. Rączkę należy zamocować na wyłączniku głównym serii P1…/M… zgodnie z instrukcją producenta. Nie jest wymagana szyna TH35 – produkt montuje się bezpośrednio na aparacie. Przed dokręceniem należy sprawdzić prawidłowe osadzenie blokady; moment dokręcania musi być zgodny z dokumentacją techniczną wyłącznika. Po zablokowaniu kłódkami upewnić się, że rączka nie może zostać przekręcona z położenia 0.

FAQ

• Czy rączka posiada funkcję wyłączania awaryjnego? Nie. Produkt został zaprojektowany wyłącznie do blokowania wyłącznika głównego w położeniu 0 i nie może być używany jako wyłącznik awaryjny ani zatrzymanie awaryjne.
• Ile kłódek można zamontować w blokadzie? Blokada umożliwia założenie maksymalnie 3 kłódek jednocześnie – każda o średnicy kabłąka dopasowanej do otworu blokady.
• Z jakimi wyłącznikami współpracuje to akcesorium? Rączka jest dedykowana wyłącznie do wyłączników głównych serii P1…/M… (np. P1/32/M, P1/63/M). Sprawdź kompatybilność z modelem posiadanym w instalacji.
