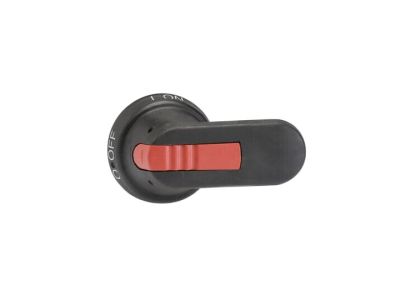

Rączka I-0 IP65, długość 80mm, na wałek 6mm, ON-OFF, czarna, OHB80J6 | 1SCA022381R0240 ABB

Alternatywny kod produktu: 1SCA022381R0240

Opis i Kluczowe Cechy

Rączka sterownicza OHB80J6 (numer katalogowy 1SCA022381R0240) to przeznaczona do ręcznego sterowania rozłącznikami i przełącznikami dźwignia ON-OFF (I-0). Dzięki stopniowi ochrony IP65 oraz długości 80 mm zapewnia niezawodną i ergonomiczną obsługę w wymagających warunkach przemysłowych i instalacyjnych. Montowana na wałek o średnicy 6 mm, stanowi praktyczne uzupełnienie aparatury modułowej.

• Stopień ochrony IP65: Pyłoszczelność i ochrona przed strumieniami wody – rączka sprawdza się w wilgotnym i zapylonym środowisku, bez ryzyka uszkodzenia wewnętrznych elementów.
• Długość dźwigni 80 mm: Ergonomię obsługi ułatwia wygodna dźwignia, która zapewnia pewny chwyt i wyraźne przełączanie pozycji.
• Wałek o średnicy 6 mm: Kompatybilność z szeroką gamą rozłączników i przełączników wyposażonych w wałek 6 mm – łatwe dopasowanie bez konieczności przeróbek.
• Tryb pracy ON-OFF (I-0): Wyraźnie oznaczona pozycja załączenia i wyłączenia zwiększa bezpieczeństwo obsługi i pozwala szybko zidentyfikować stan urządzenia.
• Kolor czarny: Estetyczny, neutralny wygląd pasujący do większości rozdzielnic i obudów przemysłowych.

Zgodność z Normami

Rączka OHB80J6 została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantuje niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Rączka przeznaczona jest do ręcznego sterowania rozłącznikami i przełącznikami z wałkiem 6 mm. Znajduje zastosowanie w układach wymagających bezpiecznego odłączania napięcia oraz przełączania trybów pracy.

• Wyłącznik główny w maszynach i urządzeniach przemysłowych – zapewnia szybkie i pewne odłączenie zasilania.
• Odłącznik izolacyjny w rozdzielnicach elektrycznych – umożliwia bezpieczną wymianę lub serwisowanie podłączonych obwodów.
• Przełącznik trybu pracy w automatyce budynkowej i przemysłowej – ręczne przełączanie między stanem załączenia a wyłączenia.
• Sterowanie w systemach wentylacji, oświetlenia lub napędów – jako element interfejsu operatora w szafach sterowniczych.

Wskazówki Montażowe

Montaż rączki powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie oraz upewnić się, że obsługiwany rozłącznik lub przełącznik znajduje się w pozycji wyłączenia. Rączkę montuje się bezpośrednio na wale o średnicy 6 mm zgodnie z instrukcją producenta. Po zamontowaniu sprawdzić poprawność działania i wyraźne pozycjonowanie (I – załączony, 0 – wyłączony). Dokręcać elementy mocujące z momentem podanym w dokumentacji technicznej urządzenia.

FAQ

• Czy rączka OHB80J6 jest podświetlana? Nie, rączka nie posiada podświetlenia. Przełączanie odbywa się mechanicznie – pozycje ON i OFF są oznaczone symbolami I oraz 0.
• Jaki jest stopień ochrony rączki? Stopień ochrony wynosi IP65, co oznacza pełną pyłoszczelność oraz ochronę przed strumieniami wody, dzięki czemu rączka nadaje się do stosowania w wilgotnych i zapylonych środowiskach przemysłowych.
• Jakie urządzenia można obsługiwać tą rączką? Rączka przeznaczona jest do rozłączników i przełączników posiadających wałek o średnicy 6 mm. Typowe zastosowania to wyłączniki główne, odłączniki izolacyjne oraz przełączniki trybu pracy w instalacjach niskiego napięcia.
