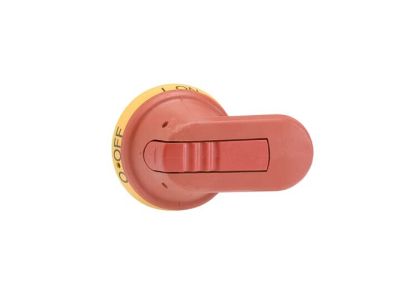

Rączka I-0 IP65, długość 65mm, na wałek 6mm, ON-OFF, żółto-czerwona, OHY65J6 | 1SCA022380R9820 ABB

Opis i Kluczowe Cechy

Rączka sterownicza ABB model OHY65J6 to profesjonalny element napędu ręcznego, zaprojektowany z myślą o współpracy z rozłącznikami izolacyjnymi serii OT oraz przełącznikami OTC. Produkt charakteryzuje się długością ramienia wynoszącą 65 mm, co zapewnia optymalną dźwignię i ergonomię podczas operowania aparatem, nawet w trudnych warunkach przemysłowych. Przystosowana do montażu na wałku o przekroju kwadratowym 6 mm, rączka gwarantuje precyzyjne przeniesienie momentu obrotowego na mechanizm stykowy.

• Stopień ochrony IP65: Zapewnia całkowitą pyłoszczelność oraz ochronę przed strumieniami wody, co pozwala na bezpieczną eksploatację w wymagających środowiskach zewnętrznych i halach produkcyjnych.
• Wyraźna kolorystyka: Żółto-czerwone wykończenie jest zgodne ze standardami bezpieczeństwa dla funkcji wyłączania awaryjnego (Emergency Stop), ułatwiając szybką identyfikację punktu odcięcia zasilania.
• Wskaźnik położenia I-0: Czytelne oznaczenie stanu pracy (ON-OFF) eliminuje ryzyko pomyłki operatora, zwiększając bezpieczeństwo obsługi instalacji.
• Trwałość materiałowa: Wykonana z wysokiej jakości tworzyw odpornych na promieniowanie UV oraz substancje chemiczne, co jest kluczowe w długofalowej eksploatacji przemysłowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Rączka spełnia wymagania normy IEC 60529 w zakresie stopnia ochrony obudowy (IP65). Jako akcesorium dedykowane do aparatury modułowej ABB, wspiera zgodność całego układu rozłączającego z normami bezpieczeństwa maszynowego oraz instalacji niskiego napięcia.

Zastosowanie

Rączka OHY65J6 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych oraz budowie maszyn. Jest idealnym rozwiązaniem dla:

• Systemów sterowania silnikami, gdzie wymagane jest pewne odłączenie zasilania.
• Rozdzielnic głównych i obiektowych wymagających zewnętrznego napędu na drzwiach lub elewacji.
• Układów bezpieczeństwa wymagających jaskrawej kolorystyki dla wyłączników głównych.
• Instalacji w przemyśle spożywczym i chemicznym, gdzie wymagana jest wysoka szczelność obudów.

Wskazówki Montażowe

Montaż rączki OHY65J6 jest intuicyjny, jednak wymaga zachowania precyzji technicznej dla zapewnienia deklarowanej szczelności IP65. Należy zwrócić uwagę na następujące aspekty:

• Dobór wałka: Upewnij się, że stosowany wałek przedłużający ma przekrój 6x6 mm.
• Osiowość: Kluczowe jest zachowanie współosiowości pomiędzy wałkiem rozłącznika a otworem montażowym w drzwiach szafy, aby uniknąć naprężeń mechanicznych.
• Uszczelnienie: Podczas dokręcania rączki do elewacji należy upewnić się, że uszczelka przylega równomiernie do gładkiej powierzchni, co gwarantuje ochronę przed wilgocią.
• Moment dokręcania: Śruby montażowe powinny być dokręcone z odpowiednią siłą, aby zapobiec poluzowaniu pod wpływem wibracji maszynowych.

FAQ

• Czy rączka posiada możliwość blokady na kłódkę? Standardowe rączki ABB z tej serii zazwyczaj umożliwiają blokowanie w pozycji OFF (0) dla zapewnienia bezpieczeństwa podczas prac serwisowych (LOTO).
• Czy rączka pasuje do rozłączników innych producentów? Produkt jest dedykowany do systemów ABB (seria OT/OTC) z wałkiem 6 mm. Użycie z aparatami innych marek wymaga weryfikacji kompatybilności mechanicznej wałka.
• Czy kolorystyka żółto-czerwona jest obowiązkowa? Tak, w przypadku gdy rozłącznik pełni funkcję wyłącznika bezpieczeństwa zgodnie z normami BHP, kombinacja tych kolorów jest wymagana.
