Puszka stalowa SBM IP66 300x 300x 120mm Spacial | NSYSBM208012 Schneider Electric

Opis i Kluczowe Cechy

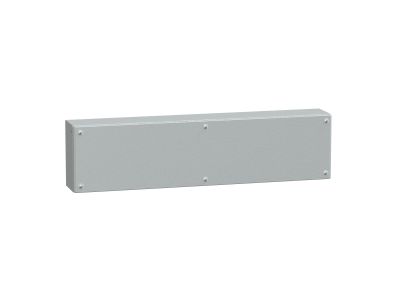

Puszka przemysłowa Spacial SBM o symbolu NSYSBM208012 to stalowa obudowa z płaskim frontem, przeznaczona do montażu naściennego w instalacjach przemysłowych i budynkowych. Dzięki stopniowi ochrony IP66 zapewnia szczelność przed pyłem i silnymi strumieniami wody, gwarantując bezpieczną pracę zainstalowanej aparatury nawet w trudnych warunkach. Wymiary 200x800x120 mm (wys. x szer. x gł.) oferują dużą przestrzeń montażową przy zachowaniu kompaktowej głębokości. Korpus wykonany z giętej i spawanej blachy stalowej gwarantuje wysoką wytrzymałość mechaniczną.

• Stopień ochrony IP66: obudowa odporna na wnikanie pyłu oraz silne strumienie wody – idealna do instalacji zewnętrznych i wilgotnych pomieszczeń.
• Korpus stalowy gięto-spawany: solidna konstrukcja zapewniająca sztywność i trwałość mechaniczną podczas eksploatacji i transportu.
• Pokrywa z metalowymi śrubami z półobrotem: szybki i pewny dostęp do wnętrza bez konieczności użycia narzędzi (śruby pozostają w pokrywie).
• Wymiary 200x800x120 mm: duża powierzchnia montażowa przy płytkiej głębokości, umożliwiająca instalację rozdzielnic, sterowników i przyłączników.
• Kompletny zestaw montażowy w cenie: w skład wchodzą korpus, pokrywa oraz 6 śrub pokrywy – gotowe do montażu po wyposażeniu w dławiki i osprzęt.

Zgodność z Normami

Puszka Spacial SBM została zaprojektowana zgodnie z europejskimi normami dla obudów przemysłowych. Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami. Stopień ochrony IP66 spełnia wymagania normy IEC 60529. Produkt nie posiada deklarowanych numerów norm innych niż wyżej wymienione – dla szczegółowych wymagań zalecana jest konsultacja z dokumentacją techniczną producenta.

Zastosowanie

Dzięki dużej pojemności i odporności na warunki środowiskowe puszka SBM sprawdza się w wielu zastosowaniach przemysłowych i komercyjnych, gdzie wymagana jest niezawodna ochrona aparatury elektrycznej.

• Rozdzielnice i sterownice w halach produkcyjnych, magazynach i infrastrukturze przemysłowej.
• Puszki przyłączeniowe dla instalacji zewnętrznych (np. oświetlenie terenu, pompy, wentylacja).
• Obudowy dla aparatury sterującej w automatyce budynkowej (sterowniki PLC, zasilacze, przekaźniki).
• Miejsce montażu łączników, wyłączników i styczników w układach sterowania maszynami.

Wskazówki Montażowe

Montaż puszki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV lub powyżej, w zależności od instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Puszkę mocować do podłoża za pomocą odpowiednich kołków rozporowych przez otwory w korpusie (otwory nie są fabrycznie wywiercone – należy je wykonać zgodnie z projektem). Przekrój przewodów oraz rodzaj dławików dobrać do prądu obciążenia i warunków środowiskowych, zachowując klasę szczelności na poziomie IP66. Po zamknięciu pokrywy dokręcić śruby z półobrotem z momentem zgodnym z danymi producenta (zalecany moment: 1,2 Nm). Należy zapewnić odpowiednią wentylację wewnątrz, jeśli montowane są urządzenia wydzielające ciepło.

FAQ

• Jaki stopień ochrony IP ma ta puszka? Produkt posiada stopień ochrony IP66, co oznacza całkowitą ochronę przed pyłem oraz ochronę przed silnymi strumieniami wody (np. z myjki ciśnieniowej). Nadaje się do montażu na zewnątrz pod zadaszeniem lub w pomieszczeniach o dużej wilgotności.
• Z jakiego materiału wykonana jest puszka? Korpus i pokrywa są wykonane z giętej i spawanej blachy stalowej, co zapewnia wysoką wytrzymałość mechaniczną i odporność na uszkodzenia. Powierzchnia jest malowana proszkowo (kolor RAL 7035 – szary, standardowy dla obudów Spacial).
• Czy pokrywę można otworzyć bez narzędzi? Tak, pokrywa jest mocowana za pomocą 6 metalowych śrub z półobrotem. Po odkręceniu śrub (wystarczy 1/4 obrotu) śruby pozostają w pokrywie, a ta może być całkowicie zdjęta. Do otwierania nie są potrzebne narzędzia.
