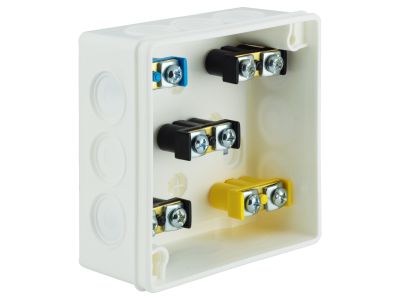

Puszka n/t 86x86x40mm IP55 12-wl klik z osł. z zaciskami VP 003-51, biała | 61.116 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Puszka natynkowa 86×86×40 mm (symbol 61.116) w kolorze białym to kompaktowe rozwiązanie do instalacji natynkowych z możliwością wprowadzenia do 12 przewodów. Wyposażona w osłony do dławnic z gwintem oraz wbudowane zaciski VP 003-51 gwarantujące pewne mocowanie przewodów. Stopień ochrony IP55 zapewnia odporność na pył i strumień wody z dowolnej strony, co czyni ją odpowiednią do użytku w suchych i wilgotnych pomieszczeniach.

• Wymiary 86×86×40 mm: Kompaktowa konstrukcja ułatwia montaż w ograniczonych przestrzeniach, np. w szafach sterowniczych lub naściennych rozdzielnicach.
• Stopień ochrony IP55: Ochrona przed pyłem i strumieniem wody z dowolnego kierunku – idealna do instalacji w pomieszczeniach wilgotnych (łazienki, garaże) oraz na zewnątrz pod zadaszeniem.
• 12-wlotowa konstrukcja: Elastyczność w prowadzeniu kabli – możliwość wprowadzenia do 12 przewodów o różnych przekrojach, z zastosowaniem odpowiednich dławnic.
• Osłony do dławnic z gwintem: Umożliwiają szybki i bezpieczny montaż dławnic kablowych, zapewniając szczelne wprowadzenie przewodów.
• Białe wykończenie (RAL 9003): Estetyczny wygląd, harmonizujący z większością aparatury modułowej i osprzętu instalacyjnego.

Zgodność z Normami

Puszka spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowana zgodnie z normami PN-EN 60670-1 oraz PN-EN 62208 dotyczącymi osprzętu instalacyjnego do instalacji natynkowych i podtynkowych. Odporność IP55 potwierdzona w testach laboratoryjnych.

Zastosowanie

Puszka natynkowa 61.116 przeznaczona jest do montażu w instalacjach elektrycznych, telekomunikacyjnych i automatyki budynkowej, gdzie wymagane jest szczelne i estetyczne wprowadzenie kabli.

• Instalacje natynkowe w pomieszczeniach wilgotnych (łazienki, piwnice, garaże).
• Mocowanie osprzętu w szafach sterowniczych i rozdzielnicach przemysłowych.
• Podłączenia odbiorników w miejscach o zwiększonym ryzyku zalania wodą (np. zraszacze, systemy alarmowe).
• Instalacje na zewnątrz pod zadaszeniem (np. oświetlenie zewnętrzne, kamery monitoringu).

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Puszka mocowana jest bezpośrednio do podłoża za pomocą kołków rozporowych lub wkrętów. Przed wprowadzeniem kabli należy zamontować odpowiednie dławnice (zgodne ze średnicą przewodów) w osłonach gwintowanych. Przewody wprowadzać z zachowaniem minimalnego promienia gięcia oraz odpowiedniego przekroju. Po zakończeniu montażu sprawdzić szczelność i poprawność połączeń.

FAQ

• Czy puszka nadaje się do montażu na zewnątrz? Tak, dzięki stopniowi ochrony IP55 może być stosowana na zewnątrz pod zadaszeniem. Nie jest jednak przeznaczona do bezpośredniego kontaktu z wodą (np. deszcz padający pod kątem 90°).
• Ile dławnic można zainstalować w puszce? Puszka posiada 12 osłon do dławnic z gwintem, co umożliwia wprowadzenie do 12 przewodów (w zależności od ich średnicy).
• Czy puszka posiada wbudowane zaciski przyłączeniowe? Tak, wyposażona jest w zaciski VP 003-51 do bezpośredniego mocowania przewodów, co eliminuje potrzebę stosowania dodatkowych listew zaciskowych.
