Puszka n/t 86x86x40mm IP55 12-wl klik z osł. VP 003-03, szara | 61.115 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

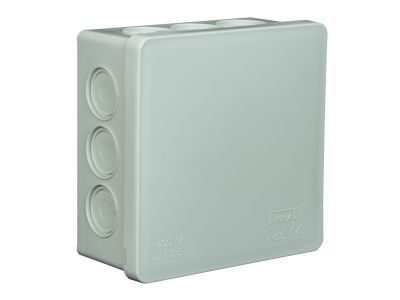

Puszka natynkowa 86x86x40mm (symbol 61.115) w kolorze szarym to uniwersalny element instalacji elektrycznych do montażu naściennego. Wyposażona w 12 otworów pod dławnice z gwintem VP 003-03, ułatwia wprowadzanie kabli i przewodów w punktach rozgałęzień, przyłączeń lub osłon aparatury. Stopień ochrony IP55 zapewnia odporność na pył i strumienie wody, co umożliwia stosowanie w warunkach zewnętrznych i wilgotnych pomieszczeniach. Puszka wyposażona w osłabienia ułatwiające montaż dławnic.

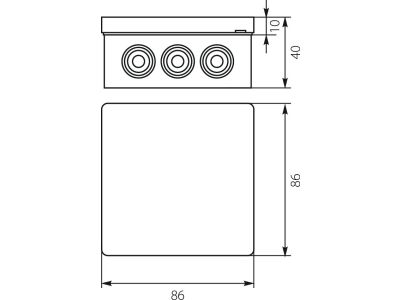

• Wymiary 86x86x40mm: Kompaktowa konstrukcja idealna do montażu w szafach, naściennych obudowach lub miejscach o ograniczonej przestrzeni.
• 12 otworów pod dławnice VP 003-03: Umożliwia elastyczne wprowadzanie kabli o różnych średnicach, dostosowane do potrzeb instalacji.
• Stopień ochrony IP55: Odporność na pył (ochrona przed kurzem) i strumienie wody – odpowiednia do stosowania na zewnątrz i w pomieszczeniach wilgotnych.
• Kolor szary (RAL 7035): Estetyczny wygląd, spójny z większością aparatury elektrycznej, ułatwiający identyfikację w instalacji.
• Osłabienia pod dławnice: Uproszczony montaż – frezowane otwory z nacięciami ułatwiają wiercenie i gwintowanie bez dodatkowych narzędzi.

Zgodność z Normami

Puszka spełnia wymagania norm europejskich dla osprzętu elektroinstalacyjnego, w tym dyrektyw niskonapięciowych (LVD) i kompatybilności elektromagnetycznej (EMC). Posiada deklarację zgodności CE i jest zgodna z normami PN-EN 60670-1 oraz PN-EN 62208.

Zastosowanie

Puszka natynkowa 61.115 służy do organizacji i zabezpieczania punktów połączeń, rozgałęzień oraz wprowadzeń kabli w instalacjach elektrycznych.

• Montaż naścienny w pomieszczeniach suchych i wilgotnych – np. garażach, piwnicach, warsztatach.
• Wyprowadzenia kabli w szafach sterowniczych i rozdzielnicach na zewnątrz budynków.
• Instalacje oświetleniowe i gniazdkowe w miejscach narażonych na kontakt z wilgocią.
• Punkty rozgałęzienia sieci kablowych w instalacjach przemysłowych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Puszka mocowana jest do ściany przy użyciu 4 wkrętów rozporowych (zalecany rozmiar 4x30mm). Przed montażem należy wywiercić otwory o średnicy 6mm w osłabieniach, a następnie gwintować je zgodnie z wymaganiami dławnic VP 003-03. Po wprowadzeniu kabli, dławnice dokręcać kluczem dynamometrycznym z zalecanym momentem (patrz dokumentacja techniczna). Puszki należy montować na płaskiej, stabilnej powierzchni, zabezpieczając przed mechanicznymi uszkodzeniami.

FAQ

• Jakie dławnice są kompatybilne z tą puszką? Puszka wyposażona jest w osłabienia pod dławnice z gwintem VP 003-03. Możliwe jest również stosowanie innych typów dławnic po dostosowaniu otworów.
• Czy puszkę można stosować na zewnątrz? Tak, stopień ochrony IP55 pozwala na stosowanie w warunkach zewnętrznych, jednak zalecane jest umieszczenie jej pod osłoną chroniącą przed bezpośrednim działaniem opadów.
• Jaki jest zalecany moment dokręcania dławnic? Dokładny moment dokręcania nie został podany w danych produktu. Zaleca się stosowanie się do wytycznych producenta dławnic VP 003-03 oraz stosowanie klucza dynamometrycznego.
