Puszka instalacyjna przeciwpożarowa prostokątna, Przelotowa 6x4mm2 PIP-2AN | PIP-2AN / Przelotowa / 6x4mm2 W2 Poland

Opis i Kluczowe Cechy

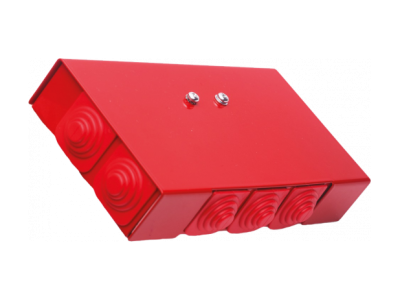

Puszka instalacyjna przeciwpożarowa PIP-2AN w wersji przelotowej to zaawansowane rozwiązanie techniczne od renomowanego producenta W2 Poland, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w systemach sygnalizacji pożarowej (SSP). Urządzenie pełni kluczową rolę w zespole kablowym, gwarantując integralność obwodów elektrycznych w ekstremalnych warunkach termicznych. Konstrukcja puszki opiera się na solidnej, prostokątnej obudowie wykonanej z blachy stalowej, która została pokryta czerwoną farbą proszkową, co zapewnia odporność na korozję oraz łatwą identyfikację w instalacjach przeciwpożarowych.

• Wysoka odporność ogniowa: Produkt posiada klasyfikację E90 zgodnie z normą DIN 4102-12, co oznacza zdolność do podtrzymania funkcji elektrycznych przez minimum 90 minut podczas pożaru.
• Złącza ceramiczne: Wewnątrz puszki znajdują się dwie kostki ceramiczne, każda posiadająca 3 tory prądowe. Pozwalają one na bezpieczne łączenie przewodów o przekroju znamionowym do 4 mm², co przekłada się na stabilne przewodzenie prądu i odporność na wysokie temperatury.
• System przepustów: Puszka wyposażona jest w 7 wejść kablowych z uniepalnionymi, stopniowanymi przepustami, które umożliwiają precyzyjne dopasowanie do średnicy kabla w zakresie od 7 mm do 19 mm.
• Wzmocniona konstrukcja: Specjalne przetłoczenie pod kostkami ceramicznymi nie tylko zwiększa sztywność mechaniczną obudowy, ale również ułatwia montaż poprzez wyrównanie poziomu kabli z zaciskami.

Zgodność z Normami

Puszka PIP-2AN została zaprojektowana i przetestowana zgodnie z rygorystycznymi standardami bezpieczeństwa pożarowego. Kluczowym parametrem jest zgodność z normą DIN 4102-12:1998, co pozwala na jej stosowanie w obiektach o podwyższonych wymaganiach ochrony przeciwpożarowej jako element certyfikowanego zespołu kablowego. Zastosowane materiały, w tym tworzywa uniepalnione oraz ceramika techniczna, gwarantują, że produkt nie przyczynia się do rozprzestrzeniania ognia i zachowuje swoje właściwości izolacyjne w warunkach krytycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych i teletechnicznych, gdzie wymagana jest ciągłość dostaw energii lub transmisji sygnałów podczas pożaru. Jest idealnym rozwiązaniem dla:

• Systemów Sygnalizacji Pożarowej (SSP) i systemów oddymiania.
• Zasilania urządzeń służących ochronie przeciwpożarowej, takich jak wentylatory bytowe pracujące w trybie pożarowym czy oświetlenie awaryjne.
• Budynków użyteczności publicznej, centrów handlowych, tuneli oraz obiektów przemysłowych.
• Tworzenia przelotowych połączeń linii sygnałowych z zachowaniem separacji wejścia i wyjścia linii.

Wskazówki Montażowe

Aby zapewnić pełną skuteczność ochrony przeciwpożarowej E90, montaż puszki PIP-2AN powinien być przeprowadzony zgodnie z poniższymi wytycznymi:

• Mocowanie do podłoża: Puszkę należy montować do podłoża o odpowiedniej odporności ogniowej (np. beton, cegła pełna) przy użyciu certyfikowanych kołków stalowych.
• Zarządzanie kablami: Należy wykorzystać stopniowane przepusty, aby szczelnie wprowadzić przewody o średnicy od 7 do 19 mm. Prawidłowe dopasowanie przepustu chroni wnętrze przed zanieczyszczeniami.
• Podłączenie elektryczne: Przewody o przekroju do 4 mm² należy solidnie dokręcić w zaciskach kostek ceramicznych. Puszka posiada dedykowane zaciski dla wejścia i wyjścia linii sygnałowej oraz punkt uziemienia w podstawie.
• Zamykanie obudowy: Po wykonaniu połączeń należy nałożyć pokrywę i zabezpieczyć ją dwoma wkrętami, co gwarantuje mechaniczną stabilność całego zespołu.

FAQ

1. Czy puszka PIP-2AN może być stosowana na zewnątrz budynków?
Puszka jest przeznaczona głównie do zastosowań wewnętrznych. W przypadku montażu w miejscach narażonych na wilgoć, należy upewnić się, że stopień ochrony IP jest wystarczający dla danej lokalizacji.

2. Jaki jest maksymalny przekrój przewodu, który można podłączyć?
Zaciski ceramiczne w puszce PIP-2AN pozwalają na montaż żył o przekroju znamionowym do 4 mm² włącznie, co zapewnia szeroki zakres kompatybilności z kablami ognioodpornymi.

3. Czy puszka posiada certyfikat na podtrzymanie funkcji E90?
Tak, puszka PIP-2AN jest zaszeregowana do klasy E90 zgodnie z normą DIN 4102-12, co oznacza 90 minut gwarantowanego działania w warunkach pożaru przy zastosowaniu odpowiedniego okablowania.
