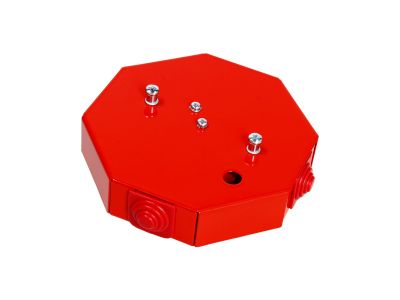

Puszka instalacyjna przeciwpożarowa ośmiokątna PIP-3AN/Rozgałęźna | PIP-3AN / Rozgałęźna W2 Poland

Opis i Kluczowe Cechy

Puszka instalacyjna przeciwpożarowa PIP-3AN/Rozgałęźna to zaawansowane rozwiązanie techniczne od renomowanego producenta W2 Poland, zaprojektowane z myślą o najwyższym poziomie bezpieczeństwa w systemach sygnalizacji pożarowej (SSP). Urządzenie charakteryzuje się unikalną, ośmiokątną konstrukcją wykonaną z solidnej blachy stalowej pokrytej czerwoną farbą proszkową, co zapewnia nie tylko odporność na korozję, ale i łatwą identyfikację w instalacjach przeciwpożarowych.

• Podtrzymanie funkcji E90: Gwarantuje ciągłość dostawy energii elektrycznej oraz transmisji sygnałów przez minimum 90 minut w warunkach pożaru.
• Wysoka obciążalność: Puszka umożliwia łączenie i rozgałęzianie przewodów o przekroju znamionowym do 4 mm², co pozwala na stabilne przesyłanie energii w wymagających obwodach.
• Ceramiczne kostki zaciskowe: Wyposażona w 6 kostek ceramicznych (każda posiada 2 tory prądowe), które są odporne na ekstremalnie wysokie temperatury.
• Innowacyjne przepusty: Zastosowanie stopniowanych przepustów z tworzywa uniepalnionego pozwala na precyzyjne dopasowanie do średnicy kabla w zakresie od 7 mm do 19 mm.
• Ochrona wewnętrzna: Metalowa osłona ogranicza dostęp do połączeń wewnętrznych, a specjalne przetłoczenie pod kostkami zwiększa sztywność mechaniczną obudowy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa pożarowego. Puszka PIP-3AN/Rozgałęźna posiada klasyfikację E90 zgodnie z normą DIN 4102-12:1998, co czyni ją pełnoprawnym elementem certyfikowanego zespołu kablowego. Zastosowane materiały, w tym tworzywa uniepalnione oraz ceramika, spełniają najwyższe standardy odporności termicznej, co jest kluczowe dla zachowania integralności systemów bezpieczeństwa w sytuacjach kryzysowych.

Zastosowanie

Puszka PIP-3AN/Rozgałęźna znajduje szerokie zastosowanie w profesjonalnych instalacjach elektro-technicznych, gdzie wymagana jest szczególna ochrona przeciwpożarowa. Jest idealnym rozwiązaniem dla:

• Systemów Sygnalizacji Pożarowej (SSP) jako kluczowy element rozgałęźny linii sygnałowych.
• Systemów oddymiania i sterowania klapami pożarowymi.
• Oświetlenia awaryjnego i ewakuacyjnego w budynkach użyteczności publicznej.
• Instalacji w tunelach, centrach handlowych oraz obiektach przemysłowych o podwyższonym rygorze bezpieczeństwa.

Dzięki możliwości rozgałęzienia linii pod kątem 90°, puszka ta znacząco ułatwia projektowanie skomplikowanych tras kablowych przy zachowaniu pełnej ochrony przeciwpożarowej.

Wskazówki Montażowe

Podczas montażu puszki PIP-3AN/Rozgałęźna należy zwrócić uwagę na kilka kluczowych aspektów technicznych, aby zapewnić deklarowaną klasę odporności E90:

• Mocowanie do podłoża: Puszkę należy montować do podłoża o odpowiedniej odporności ogniowej za pomocą atestowanych kołków rozporowych.
• Wprowadzanie kabli: Wykorzystaj stopniowane przepusty, aby szczelnie dopasować otwór do średnicy zewnętrznej kabla (7-19 mm). Dostępne są również dwa wejścia od strony podłoża dla przewodów o średnicy do 10 mm.
• Zaciski ceramiczne: Przewody o przekroju do 4 mm² należy dokręcać z odpowiednim momentem, zapewniając trwały styk elektryczny. Puszka posiada dedykowane zaciski dla wejścia, wyjścia oraz rozgałęzienia linii.
• Uziemienie: W podstawie puszki znajduje się wyznaczone miejsce do podłączenia przewodu ochronnego (uziemienia), co jest niezbędne dla bezpieczeństwa elektrycznego instalacji.

FAQ

1. Czy puszka PIP-3AN/Rozgałęźna może być stosowana na zewnątrz?
Puszka jest przeznaczona głównie do zastosowań wewnętrznych. W przypadku montażu zewnętrznego należy upewnić się, że stopień ochrony IP jest wystarczający dla danych warunków środowiskowych.

2. Jakie kable można łączyć w tej puszce?
Puszka jest dedykowana do kabli ognioodpornych o przekroju żył do 4 mm². Współpracuje z kablami o średnicach zewnętrznych od 7 do 19 mm.

3. Czy puszka posiada certyfikat CNBOP?
Puszki serii PIP od W2 Poland są standardowo certyfikowane do użytku w systemach przeciwpożarowych na terenie Polski, zgodnie z obowiązującymi aprobatami technicznymi i normą DIN 4102-12.
