Puszka ABS nieprzezroczysta pokrywa zew 74x74x54mm | NSYTBS775 Schneider Electric

Opis i Kluczowe Cechy

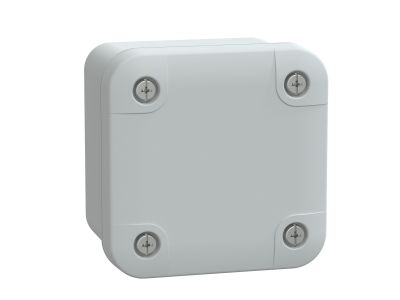

Puszka instalacyjna Schneider Electric z serii Thalassa TBS to zaawansowane rozwiązanie zaprojektowane z myślą o profesjonalnych systemach elektroinstalacyjnych. Wykonana z wysokiej jakości tworzywa ABS (akrylonitryl-butadien-styren), charakteryzuje się wysoką odpornością na uderzenia oraz trwałością mechaniczną. Wymiary zewnętrzne wynoszące 74x74x54 mm sprawiają, że jest to kompaktowe, a zarazem pojemne rozwiązanie do ochrony połączeń elektrycznych. Obudowa posiada nieprzezroczystą pokrywę, która skutecznie chroni zawartość przed wzrokiem osób niepowołanych oraz promieniowaniem UV. Stopień ochrony IP66 gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na eksploatację w wymagających warunkach przemysłowych.

• Wysoka odporność mechaniczna dzięki zastosowaniu tworzywa ABS.
• Stopień ochrony IP66 zapewniający szczelność w trudnych warunkach.
• Izolacja elektryczna klasy II chroniąca przed porażeniem pośrednim.
• Estetyczne wykończenie w kolorze szarym (RAL 7035).
• Pokrywa mocowana za pomocą czterech plastikowych śrub, co eliminuje ryzyko korozji elementów złącznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa, co potwierdza jego przydatność w profesjonalnych instalacjach. Puszka spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych do rozdzielnic i sterownic niskonapięciowych. Dodatkowo, materiał ABS jest samogasnący i przeszedł testy rozżarzonego drutu (Glow Wire Test) zgodnie z normą IEC 60695-2-11, co podnosi poziom bezpieczeństwa przeciwpożarowego w obiekcie.

Zastosowanie

Puszka Schneider Electric NSYTBS775 znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroinstalacjach budynkowych. Jest idealnym rozwiązaniem jako obudowa dla listew zaciskowych, niewielkich sterowników, czujników lub jako punkt rozgałęźny dla przewodów sterowniczych i zasilających. Dzięki wysokiej odporności na czynniki zewnętrzne, może być stosowana w halach produkcyjnych, warsztatach oraz w miejscach o podwyższonej wilgotności. Brak przetłoczeń na ściankach bocznych pozwala instalatorowi na dowolne rozmieszczenie dławnic kablowych, co zwiększa elastyczność projektową.

Wskazówki Montażowe

Montaż puszki powinien odbywać się na płaskiej powierzchni przy użyciu dedykowanych otworów montażowych znajdujących się poza obszarem uszczelnionym, co pozwala zachować deklarowany stopień ochrony IP66. Podczas wprowadzania przewodów zaleca się stosowanie dławnic o odpowiednim stopniu szczelności. Moment dokręcania śrub pokrywy powinien być dostosowany tak, aby zapewnić równomierny docisk uszczelki poliuretanowej, nie powodując jednocześnie odkształcenia tworzywa. Puszka może być montowana bezpośrednio na ścianie lub za pomocą opcjonalnych uchwytów zewnętrznych.

FAQ

• Czy puszka nadaje się do montażu na zewnątrz? Tak, materiał ABS oraz stopień ochrony IP66 pozwalają na montaż zewnętrzny, jednak w miejscach narażonych na bezpośrednie, długotrwałe działanie silnego promieniowania słonecznego zaleca się weryfikację warunków środowiskowych.
• Jakie dławnice należy zastosować? Wybór dławnic zależy od średnicy wprowadzanych przewodów; puszka posiada gładkie boki, co umożliwia wywiercenie otworów pod dławnice metryczne (np. M12, M16 lub M20).
• Czy wewnątrz puszki można zamontować szynę DIN? Tak, konstrukcja dna puszki umożliwia montaż krótkich odcinków szyny DIN lub płyt montażowych przy użyciu odpowiednich wkrętów do tworzyw.
