Puszka ABS IP66 IK07 wew 275x225x120 (WxSxG) zew 291x241x128 nieprzezroczysta pokrywa W20 RAL7035 | NSYTBS292412 Schneider Electric

Opis i Kluczowe Cechy

Puszka instalacyjna Schneider Electric z serii Thalassa TBS, o numerze katalogowym NSYTBS292412, to zaawansowane rozwiązanie obudowy wielozadaniowej, zaprojektowane z myślą o wymagających środowiskach przemysłowych. Wykonana z wysokiej jakości tworzywa ABS (akrylonitryl-butadien-styren), charakteryzuje się doskonałą odpornością na uderzenia mechanicze na poziomie IK07 (energia uderzenia 2J), co gwarantuje bezpieczeństwo zainstalowanych wewnątrz komponentów. Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, umożliwiając jej eksploatację w trudnych warunkach zewnętrznych i wewnętrznych.

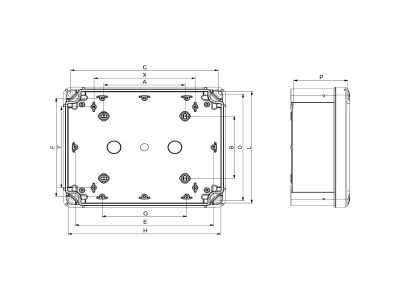

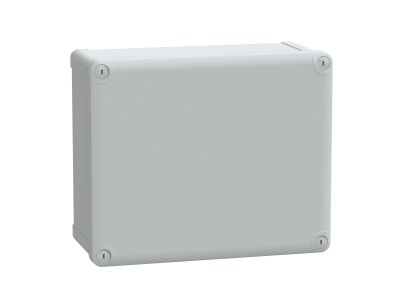

Konstrukcja puszki o wymiarach zewnętrznych 291x241x128 mm oraz wymiarach wewnętrznych 275x225x120 mm oferuje przestronną przestrzeń montażową. Jednoczęściowy, formowany korpus zapewnia wysoką sztywność strukturalną, a nieprzezroczysta pokrywa w kolorze szarym (RAL 7035) skutecznie chroni zawartość przed promieniowaniem UV oraz wzrokiem osób niepowołanych. System zamykania oparty na czterech plastikowych śrubach eliminuje ryzyko korozji elementów mocujących, co jest kluczowe w środowiskach o podwyższonej wilgotności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co potwierdza jego przydatność w profesjonalnych instalacjach elektroenergetycznych. Puszka spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Dzięki zastosowaniu materiału ABS, obudowa posiada właściwości izolacyjne, co podnosi poziom bezpieczeństwa przeciwporażeniowego (klasa izolacji II).

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom ochronnym, puszka Thalassa TBS znajduje szerokie zastosowanie w wielu sektorach:

• Automatyka przemysłowa: Jako obudowa dla sterowników PLC, modułów I/O oraz przekaźników.
• Instalacje elektryczne: Idealna jako puszka rozgałęźna w halach produkcyjnych, magazynach i obiektach użyteczności publicznej.
• Systemy sterowania: Montaż przycisków sterowniczych, lampek sygnalizacyjnych oraz aparatury modułowej na szynach DIN.
• Infrastruktura zewnętrzna: Ochrona połączeń kablowych w systemach oświetlenia i monitoringu wizyjnego.

Wskazówki Montażowe

Montaż puszki NSYTBS292412 jest intuicyjny i pozwala na dużą elastyczność:

• Montaż ścienny: Obudowa jest przystosowana do bezpośredniego montażu na ścianie lub innej płaskiej powierzchni za pomocą otworów montażowych znajdujących się poza obszarem uszczelnienia, co pozwala zachować stopień ochrony IP66.
• Obróbka mechaniczna: Tworzywo ABS jest łatwe w obróbce, co umożliwia precyzyjne wycinanie otworów pod dławnice kablowe przy użyciu standardowych narzędzi (otwornice, wiertła stopniowe).
• Moment dokręcania: Podczas zamykania pokrywy należy zwrócić uwagę na równomierne dokręcanie plastikowych śrub, aby zapewnić optymalny docisk uszczelki.
• Akcesoria: Wewnątrz korpusu znajdują się punkty mocowania pozwalające na instalację płyt montażowych lub wsporników pod szyny DIN (TS35).

FAQ

• Czy puszka jest odporna na promieniowanie UV? Tak, materiał ABS użyty w serii Thalassa TBS jest stabilizowany pod kątem odporności na warunki atmosferyczne, choć w przypadku ekstremalnej ekspozycji słonecznej zaleca się weryfikację specyfikacji dla konkretnej lokalizacji.
• Jakie są korzyści z plastikowych śrub pokrywy? Plastikowe śruby są całkowicie odporne na korozję, co ułatwia serwisowanie puszki po wielu latach eksploatacji w wilgotnym środowisku.
• Czy wewnątrz puszki można zamontować szynę DIN? Tak, konstrukcja wewnętrzna przewiduje dedykowane punkty montażowe do przykręcenia szyn DIN lub płyt montażowych, co ułatwia organizację aparatury.
