Puszka ABS IP66 IK07 wew 150x105x80 (WxSxG) zew 164x121x87 (WxSxG) nieprzezrocz pokrywa W20 RAL7035 | NSYTBS16128 Schneider Electric

Opis i Kluczowe Cechy

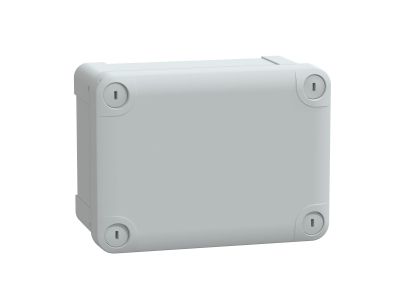

Puszka instalacyjna Schneider Electric z serii Thalassa TBS, o numerze katalogowym NSYTBS16128, to profesjonalne rozwiązanie zaprojektowane z myślą o wymagających środowiskach przemysłowych i elektroinstalacyjnych. Wykonana z wysokiej jakości tworzywa ABS (akrylonitryl-butadien-styren), charakteryzuje się doskonałym balansem między lekkością a wytrzymałością mechaniczną. Obudowa posiada stopień ochrony IP66, co oznacza całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody z dowolnego kierunku, co czyni ją idealnym wyborem do montażu w miejscach narażonych na trudne warunki atmosferyczne lub częste procesy czyszczenia.

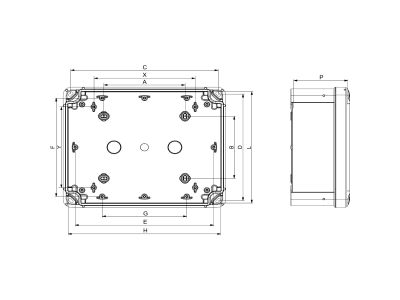

• Wymiary zewnętrzne: 164 mm wysokości, 121 mm szerokości oraz 87 mm głębokości zapewniają kompaktową formę przy zachowaniu optymalnej przestrzeni montażowej.
• Przestrzeń wewnętrzna: Użytkowa przestrzeń o wymiarach 150 x 105 x 80 mm pozwala na swobodne rozmieszczenie złączek, przekaźników lub niewielkich sterowników PLC.
• Wytrzymałość mechaniczna IK07: Obudowa jest odporna na uderzenia o energii do 2 dżuli, co chroni wrażliwe komponenty elektroniczne przed przypadkowymi uszkodzeniami mechanicznymi.
• Konstrukcja: Jednoczęściowy korpus formowany metodą wtryskową gwarantuje wysoką sztywność i szczelność strukturalną.
• Estetyka: Wykończenie w kolorze szarym (RAL 7035) zapewnia profesjonalny wygląd instalacji i wysoką odporność na promieniowanie UV.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, co jest kluczowe w sektorze B2B. Puszka spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki zastosowaniu izolacyjnego tworzywa ABS, produkt zapewnia II klasę ochronności, co eliminuje konieczność uziemiania samej obudowy i podnosi bezpieczeństwo eksploatacji w systemach elektroenergetycznych.

Zastosowanie

Dzięki swojej wielozadaniowości, puszka Thalassa TBS znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Automatyka przemysłowa: Jako obudowa dla modułów wejść/wyjść, separatorów czy zasilaczy montowanych na szynie DIN.
• Instalacje zewnętrzne: Ochrona połączeń kablowych w systemach oświetlenia zewnętrznego, monitoringu CCTV oraz systemach alarmowych.
• Infrastruktura krytyczna: Wykorzystywana w węzłach komunikacyjnych i sterowniczych, gdzie wymagana jest niezawodność i wysoki stopień ochrony przed wilgocią.
• Przemysł spożywczy i chemiczny: Odporność na korozję sprawia, że jest to doskonała alternatywa dla obudów metalowych w środowiskach o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż puszki NSYTBS16128 jest intuicyjny i przystosowany do potrzeb profesjonalnych instalatorów:

• Montaż ścienny: Obudowa jest przystosowana do bezpośredniego montażu na ścianie lub innej płaskiej powierzchni za pomocą dedykowanych otworów montażowych.
• Mocowanie pokrywy: Pokrywa nieprzezroczysta mocowana jest za pomocą czterech plastikowych śrub, co zapobiega korozji elementów złącznych i ułatwia serwisowanie w przyszłości.
• Obróbka mechaniczna: Tworzywo ABS pozwala na łatwe wykonywanie otworów pod dławnice kablowe przy użyciu standardowych wierteł stopniowych lub otwornic, bez ryzyka pękania materiału.
• Zalecenie: Aby zachować stopień ochrony IP66, należy stosować odpowiednie dławnice kablowe o tym samym lub wyższym stopniu szczelności.

FAQ

• Czy puszka zawiera płytę montażową? Standardowy zestaw zawiera korpus, pokrywę oraz śruby pokrywy. Akcesoria takie jak płyty montażowe czy szyny DIN należy dobrać oddzielnie zgodnie z potrzebami projektu.
• Jaka jest odporność temperaturowa materiału ABS? Tworzywo ABS stosowane przez Schneider Electric w serii Thalassa charakteryzuje się stabilnością pracy w szerokim zakresie temperatur typowych dla instalacji przemysłowych.
• Czy śruby pokrywy są zabezpieczone przed wypadnięciem? Tak, konstrukcja śrub plastikowych w serii TBS zazwyczaj zapobiega ich zgubieniu podczas prac serwisowych (śruby uwięzione).
• Ile sztuk znajduje się w opakowaniu zbiorczym? Zgodnie ze specyfikacją producenta, produkt dostarczany jest w zestawie zawierającym 2 sztuki puszek.
