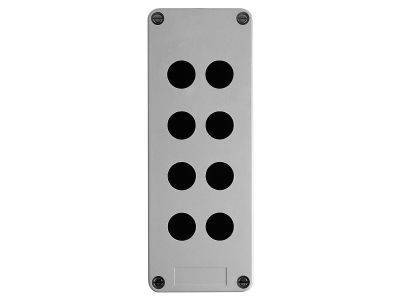

Pusta kaseta sterująca 8 otworów w 2 kolumnach Fi-22mm szara 151x241 mm plastikowa Harmony XAP | XAPA2108 Schneider Electric

Opis i Kluczowe Cechy

Pusta kaseta sterująca Schneider Electric z serii Harmony XAP, o numerze katalogowym XAPA2108, to zaawansowane rozwiązanie obudowy przemysłowej zaprojektowane z myślą o najbardziej wymagających środowiskach pracy. Urządzenie posiada 8 otworów o standardowej średnicy 22 mm, rozmieszczonych w dwóch kolumnach, co pozwala na ergonomiczną konfigurację rozbudowanych układów sterowania i sygnalizacji. Wykonana z wysokiej jakości tworzywa sztucznego, kaseta charakteryzuje się wymiarami zewnętrznymi 151x241 mm oraz głębokością użyteczną wynoszącą 83 mm, co zapewnia wystarczającą przestrzeń dla bezpiecznego prowadzenia przewodów i montażu bloków styków.

• Wyjątkowa szczelność: Stopień ochrony IP65, IP69 oraz IP69K gwarantuje pełną pyłoszczelność oraz odporność na wysokociśnieniowe czyszczenie gorącą wodą, co jest kluczowe w przemyśle spożywczym i ciężkim.
• Odporność chemiczna: Materiał obudowy wykazuje wysoką odporność na działanie kwasów, zasad, olejów, smarów, ropy naftowej oraz wody morskiej, co czyni ją idealną do aplikacji morskich i petrochemicznych.
• Konstrukcja bez zawiasów: Zapewnia większą sztywność strukturalną i ułatwia precyzyjne dopasowanie pokrywy do podstawy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego profesjonalny charakter. Kaseta spełnia wymagania normy IEC 60529 w zakresie stopni ochrony zapewnianej przez obudowy (kod IP). Dodatkowo, zgodność z normą NF C 20-010 oraz standardem IP69K potwierdza najwyższą klasę ochrony przed wnikaniem cieczy pod wysokim ciśnieniem. Wykorzystanie materiałów o wysokiej odporności chemicznej sprawia, że urządzenie jest bezpieczne w eksploatacji w środowiskach agresywnych chemicznie.

Zastosowanie

Kaseta Harmony XAP znajduje szerokie zastosowanie w sektorach, gdzie niezawodność aparatury sterowniczej jest priorytetem. Jest idealnym wyborem dla:

• Przemysłu spożywczego: Dzięki odporności na mycie pod ciśnieniem (IP69K).
• Sektora morskiego i offshore: Ze względu na pełną odporność na wodę morską i sole mineralne.
• Przemysłu chemicznego i rafineryjnego: Gdzie występuje kontakt z kwasami, zasadami i pochodnymi ropy naftowej.
• Automatyki maszynowej: Jako centralny punkt sterowania podtynkowego w halach produkcyjnych.

Wskazówki Montażowe

Montaż kasety XAPA2108 powinien być przeprowadzony zgodnie z poniższymi wytycznymi, aby zachować deklarowane parametry ochronne:

• Montaż podtynkowy: Kaseta jest przystosowana do zabudowy podtynkowej, co pozwala na estetyczne i bezpieczne ukrycie korpusu w strukturze maszyny lub ściany.
• Instalacja osprzętu: Otwory o średnicy 22 mm są kompatybilne z całą gamą przycisków, przełączników i lampek sygnalizacyjnych z serii Harmony XB4 oraz XB5.
• Uszczelnienie: Podczas montażu należy zwrócić szczególną uwagę na prawidłowe ułożenie uszczelki pomiędzy płytą czołową a korpusem, aby zapewnić stopień ochrony IP69K.
• Dławiki kablowe: Zaleca się stosowanie dławików o odpowiednim stopniu IP, dopasowanych do średnicy wprowadzanych przewodów.

FAQ

• Czy kaseta posiada fabryczne otwory pod dławiki? Kaseta jest dostarczana jako pusta obudowa, co pozwala instalatorowi na samodzielne wykonanie przepustów kablowych w optymalnych miejscach, zachowując integralność konstrukcji.
• Jakie są wymiary płyty czołowej? Rozmiar płyty czołowej wynosi 85 x 226 mm, co należy uwzględnić przy planowaniu otworu montażowego w panelu lub ścianie.
• Czy obudowa jest odporna na działanie paliw? Tak, produkt charakteryzuje się wysoką odpornością na olej napędowy oraz ropę naftową, co pozwala na jego stosowanie na stacjach paliw i w bazach logistycznych.
