Pusta kaseta sterująca 4 otwory Fi-22mm ciemno szara z jasno szarą bazą plastikowa Harmony XALD | XALD04H7 Schneider Electric

Opis i Kluczowe Cechy

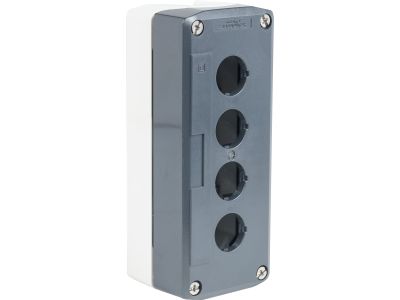

Pusta kaseta sterownicza Schneider Electric z serii Harmony XALD (symbol XALD04H7) to obudowa z czterema otworami o średnicy 22 mm, przeznaczona do zabudowy przycisków, przełączników i lamp sygnalizacyjnych. Wykonana z tworzywa sztucznego w kolorze ciemnoszarej pokrywy i jasnoszarej podstawy, zapewnia dużą odporność na czynniki środowiskowe – stopień ochrony IP66, IP67, IP69 oraz IP69K. Brak ograniczeń montażowych: kaseta może być instalowana zarówno od przodu, jak i od tyłu panelu. Zaprojektowana z myślą o elastycznym dostosowaniu maszyn – użytkownik sam decyduje, które elementy sterujące lub sygnalizacyjne zostaną zamontowane.

• 4 otwory Fi-22 mm: umożliwiają montaż standardowych elementów serii Harmony XB5 oraz innych komponentów o wymiarze 22 mm, co zapewnia zgodność z istniejącymi instalacjami.
• Stopień ochrony IP66/IP67/IP69/IP69K: kaseta jest odporna na kurz, strumienie wody, zanurzenie, a nawet mycie wysokociśnieniowe i parowe, co pozwala stosować ją w trudnych warunkach przemysłowych i spożywczych.
• Materiał: tworzywo sztuczne (ciemnoszara pokrywa, jasnoszara baza): wytrzymała konstrukcja odporna na uderzenia i korozję, lekka i łatwa w obróbce mechanicznej.
• Certyfikat CSA oraz UL: potwierdza spełnienie surowych wymogów bezpieczeństwa na rynkach Ameryki Północnej, zwiększając zaufanie do produktu w aplikacjach eksportowych.
• Montaż od przodu lub od tyłu: większa swoboda projektowania rozdzielnic i pulpitów sterowniczych – kaseta dopasowuje się do preferowanej metody instalacji.

Zgodność z Normami

Kaseta XALD04H7 posiada certyfikację CSA oraz UL, co świadczy o zgodności z rygorystycznymi normami bezpieczeństwa obowiązującymi w Ameryce Północnej. Produkt spełnia również wymagania dyrektyw europejskich i jest opatrzony oznakowaniem CE. Wysoka szczelność potwierdzona klasami IP66/IP67/IP69/IP69K odpowiada standardom ochrony przed wnikaniem ciał stałych i cieczy.

Zastosowanie

Pusta kaseta sterownicza Harmony XALD04H7 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest kompaktowa i odporna obudowa do przycisków, przełączników oraz lamp sygnalizacyjnych. Dzięki ekstremalnej odporności na wilgoć i ciśnienie sprawdza się w najbardziej wymagających środowiskach.

• Stanowiska operatorskie w maszynach tekstylnych i pakujących, gdzie wymagana jest częsta dezynfekcja lub mycie strumieniem wody.
• Sterowanie małych podnośników, wind towarowych i bram przemysłowych – łatwa integracja z istniejącymi przyciskami i sygnalizatorami.
• Panele sterownicze w warsztatach, garażach i na liniach produkcyjnych – możliwość indywidualnego skonfigurowania elementów bez otwierania obudowy.
• Automatyka budynkowa (rolety, bramy wjazdowe) – wystarczająco wytrzymała na działanie warunków atmosferycznych przy montażu w strefach zewnętrznych osłoniętych.

Wskazówki Montażowe

Montaż kasety sterowniczej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (elektryk, instalator). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające od obwodu, w którym będą pracować zamontowane elementy. Kaseta przeznaczona jest do montażu panelowego – otwory 22 mm wyciąć zgodnie z wymiarami komponentów. W przypadku wiercenia otworów w płycie należy chronić obudowę przed pyłem i uszkodzeniami mechanicznymi. Moment dokręcania śrub mocujących elementy sterujące – zgodnie z dokumentacją poszczególnych przycisków/przełączników. Przekroje przewodów dobrać do prądu znamionowego zastosowanych aparatów. Po zamknięciu pokrywy sprawdzić uszczelki i dokręcić śruby mocujące zgodnie z zaleceniami producenta (nie przekraczać podanego momentu).

FAQ

• Jaki stopień ochrony ma kaseta XALD04H7? Posiada IP66 (ochrona przed silnymi strumieniami wody), IP67 (krótkotrwałe zanurzenie), IP69 (mycie wysokociśnieniowe) oraz IP69K (mycie parowe, strumień do 100 bar).
• Czy mogę w niej zamontować przyciski z serii Harmony XB5? Tak, kaseta została zaprojektowana z myślą o komponentach serii Harmony XB5 (22 mm). Pasują również inne elementy o standardowym otworze montażowym 22 mm.
• Czy kaseta jest odpowiednia do montażu w środowisku spożywczym? Tak, dzięki stopniowi ochrony IP69/IP69K wytrzymuje wysokotemperaturowe mycie parowe i agresywne środki czyszczące, jednak ostateczną decyzję należy podjąć na podstawie norm higienicznych obowiązujących w danym zakładzie.
