Pusta kaseta sterująca 2 otwory Fi-22mm szara 85x146mm plastikowa Harmony XAP | XAPA1120 Schneider Electric

Opis i Kluczowe Cechy

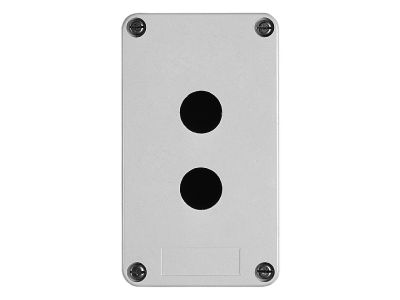

Pusta kaseta sterująca Harmony XAP XAPA1120 marki Schneider Electric to uniwersalna obudowa podtynkowa do tworzenia kompletnych stanowisk sterowania i sygnalizacji. Wykonana z wytrzymałego plastiku, wyposażona w dwa otwory o średnicy 22 mm, co umożliwia montaż dowolnych przycisków, przełączników, lampek sygnalizacyjnych lub innych elementów sterowniczych w standardzie Ø22. Kompaktowe wymiary płyty czołowej 85 x 146 mm oraz głębokość użyteczna 83 mm zapewniają funkcjonalność przy jednoczesnym oszczędnym wykorzystaniu miejsca. Dzięki wysokiej odporności chemicznej i stopniowi ochrony IP65/IP69K kaseta sprawdza się w najtrudniejszych warunkach przemysłowych i zewnętrznych.

• 2 otwory Ø22 mm: Gotowe gniazda montażowe umożliwiające szybki montaż standardowych elementów sterowniczych i sygnalizacyjnych bez konieczności wiercenia dodatkowych otworów.
• Stopień ochrony IP65 / IP69 / IP69K: Pyłoszczelność i odporność na strugi wody z dowolnego kierunku, a także na mycie wysokociśnieniowe w wysokiej temperaturze – niezawodna praca w agresywnym środowisku.
• Wysoka odporność na czynniki chemiczne: Odporna na kwasy, olej napędowy, oleje i smary, ropę naftową, sole mineralne, wodę morską oraz większość roztworów – gwarancja trwałości w branżach petrochemicznej, morskiej i chemicznej.
• Montaż podtynkowy: Definiuje estetyczny wygląd instalacji oraz chroni wyprowadzenia przewodów przed uszkodzeniami mechanicznymi – idealne rozwiązanie do zabudowy w maszynach, liniach produkcyjnych i na zewnątrz.
• Głębokość użyteczna 83 mm: Zapewnia wystarczającą przestrzeń na zamontowanie styków, przewodów i ewentualnych modułów elektronicznych, ułatwiając poprowadzenie instalacji.

Zgodność z Normami

Kaseta XAPA1120 spełnia wymagania norm międzynarodowych i krajowych: IP65 zgodnie z IEC 60529, IP69 zgodnie z NF C 20-010 oraz IP69K. Produkt posiada certyfikat CE, co potwierdza zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Pusta kaseta sterująca Harmony XAP przeznaczona jest do indywidualnej konfiguracji paneli operatorskich oraz rozdzielni w aplikacjach wymagających wysokiej odporności na warunki środowiskowe. Dzięki uniwersalnym otworom Ø22 może być wyposażona w elementy dowolnego producenta, co daje pełną swobodę projektową.

• Tworzenie przycisków sterowniczych i przełączników w maszynach przemysłowych narażonych na wilgoć, kurz i chemikalia (przemysł spożywczy, chemiczny, petrochemiczny).
• Budowa pulpitów sterowniczych do myjek ciśnieniowych, stacji uzdatniania wody, oczyszczalni czy instalacji morskich (kadłuby statków, platformy wiertnicze).
• Zabudowa elementów sygnalizacyjnych (lampki, brzęczyki) w warunkach zewnętrznych – stacje paliw, parkingi, porty – gdzie wymagana jest solidna ochrona przed czynnikami atmosferycznymi.
• Tworzenie stanowisk awaryjnych stopów (przycisk STOP) w systemach BHP wymagających wysokiej niezawodności i odporności na uszkodzenia mechaniczne oraz chemikalia.

Wskazówki Montażowe

Montaż kasety oraz wszystkich elementów sterowniczych powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do prac elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Kaseta przeznaczona jest do montażu podtynkowego – otwór w płycie (np. puszce instalacyjnej) musi odpowiadać wymiarom obudowy. Przewody należy prowadzić z zachowaniem odpowiedniego przekroju dobranego do prądu znamionowego zainstalowanych odbiorników (np. styczników, przekaźników). Zaleca się stosowanie rozdzielnic lub puszek instalacyjnych o odpowiednim stopniu ochrony (co najmniej IP65). W przypadku montażu w środowisku wilgotnym lub chemicznym należy zastosować dodatkowe uszczelniacze na wyprowadzeniach kablowych. Wszelkie połączenia wykonuj zgodnie z dokumentacją techniczno-ruchową producenta oraz obowiązującymi normami (PN-IEC 60364, DIN VDE 0100).

FAQ

• Czy kaseta jest wyposażona w elementy sterownicze (przyciski, lampki)? Nie, XAPA1120 to pusta obudowa z dwoma otworami Ø22 mm. Elementy sterownicze (przyciski, przełączniki, lampki sygnalizacyjne) należy dokupić osobno w standardzie 22 mm, np. z serii Harmony XB4 lub XB5.
• Jaki jest stopień ochrony IP po zamontowaniu elementów sterowniczych? Stopień ochrony całego zestawu (kaseta + zamontowany element) zależy od klasy IP samego elementu oraz uszczelnienia połączenia. Elementy serii Harmony XB4/XB5 również oferują IP66/IP67/IP69K, co pozwala zachować pełną szczelność kasety.
• Czy kaseta nadaje się do montażu na zewnątrz budynków? Tak, dzięki stopniowi ochrony IP65 oraz odporności na wodę morską, kwasy i oleje kaseta XAPA1120 jest w pełni przystosowana do pracy w trudnych warunkach zewnętrznych, pod warunkiem że zamontowane elementy również mają odpowiednią klasę IP.
