Push-in terminals 3-pole for power supply 24 V DC for SCALANCE XB-200 1 pack=5 units spare part. | 6GK5980-1CB10-0CA5 Siemens

Alternatywny kod produktu: 6GK59801CB100CA5

Opis i Kluczowe Cechy

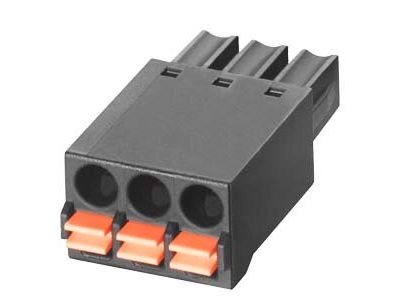

Złącza push-in 3-polowe (nr kat. 6GK5980-1CB10-0CA5) przeznaczone do zasilania 24 V DC przełączników SCALANCE XB-200. Producent Siemens dostarcza je w opakowaniu po 5 sztuk jako części zamienne. Technologia push-in umożliwia szybkie i pewne podłączenie przewodów bez użycia narzędzi – skraca czas montażu i eliminuje ryzyko poluzowania połączenia.

• Liczba biegunów: 3 – dedykowane do okablowania zasilania (L+, M, PE) w urządzeniach SCALANCE XB-200.
• Napięcie znamionowe: 24 V DC – zgodne z typowym napięciem sterowania w instalacjach przemysłowych.
• Opakowanie: 5 sztuk – kompletny zapas części zamiennych do serwisu lub rozbudowy sieci.
• Technologia push-in – przewód wciska się bezpośrednio w zacisk, co przyspiesza montaż i zapewnia wibracyjnie trwałe połączenie.
• Dedykowane do SCALANCE XB-200 – gwarantowana kompatybilność mechaniczna i elektryczna bez modyfikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i posiada oznaczenie CE. Jako oryginalna część zamienna Siemens spełnia wymagania stawiane komponentom w systemach automatyki i sieciach przemysłowych.

Zastosowanie

Złącza push-in służą do podłączenia zasilania 24 V DC do przełączników SCALANCE XB-200. Znajdują zastosowanie w:

• Zasilaniu przełączników w szafach sterowniczych i rozdzielnicach.
• Wymianie uszkodzonych lub zużytych listew zaciskowych w istniejących instalacjach.
• Rozbudowie sieci przemysłowych o nowe segmenty SCALANCE XB-200.
• Pracach serwisowych i utrzymaniu ruchu w automatyce fabrycznej.

Wskazówki Montażowe

Montaż mogą wykonywać wyłącznie osoby z kwalifikacjami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie 24 V DC. Przewody należy odizolować zgodnie z zaleceniami producenta (długość izolacji ok. 8-10 mm) i wcisnąć w otwór zacisku – wymagany jest jedynie niewielki nacisk. Nie stosować nadmiernej siły ani narzędzi mogących uszkodzić mechanizm sprężynujący. Przekrój przewodu dobierz do prądu obciążenia (typowe 0,5-1,5 mm² dla obwodów 24 V DC). Po podłączeniu sprawdź pewność osadzenia za pomocą lekkiego pociągnięcia.

FAQ

• Czy złącze nadaje się do przełączników innych serii niż XB-200? Zostało zaprojektowane wyłącznie dla SCALANCE XB-200. Nie zalecamy stosowania w innych urządzeniach ze względu na różnice w geometrii obudowy.
• Jaki jest stopień ochrony złącza? Producent nie podaje IP – w typowej szafie sterowniczej stopień ochrony zapewnia obudowa szafy, a samo złącze jest przeznaczone do montażu wewnątrz.
• Czy złącze jest odporne na wibracje? Tak, technologia push-in ze sprężyną zaciskową zapewnia odporność na wibracje typowe w środowisku przemysłowym.
