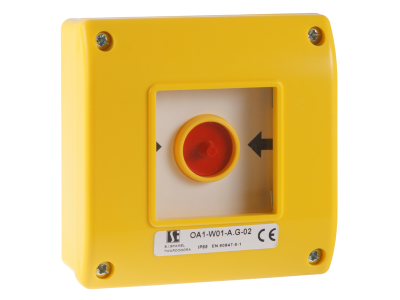

Przycisk zwalniany samoczynnie 2 tory rozwierne +LED sygn. 230VAC żółty | OA1-W01-A.G\02-230 Spamel

Opis i Kluczowe Cechy

Przycisk zwalniany samoczynnie (monostabilny) z serii OA1-W01-A.G\02-230 to element sterowniczy wyposażony w dwa tory rozwierne (2NC) oraz wbudowaną diodę sygnalizacyjną LED o barwie żółtej, przystosowaną do napięcia 230 V AC. Konstrukcja typu „zwalniany samoczynnie” oznacza, że po naciśnięciu styki otwierają się, a po zwolnieniu wracają do stanu zamkniętego – zapewniając przewidywalną pracę w obwodach sterowania. Produkt przeznaczony do montażu na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.

• 2 tory rozwierne (2NC): Podwójne rozwieranie obwodu zwiększa bezpieczeństwo – w przypadku awarii jednego toru drugi przejmuje funkcję rozłączania, minimalizując ryzyko niekontrolowanego załączenia.
• Dioda sygnalizacyjna LED 230 V AC (żółta): Wbudowany wskaźnik świetlny informuje o stanie zasilania lub aktywacji przycisku, ułatwiając diagnostykę i wizualną kontrolę pracy instalacji.
• Napięcie LED 230 V AC: Dioda przystosowana bezpośrednio do napięcia sieciowego – nie wymaga zewnętrznego zasilacza ani dodatkowych elementów ograniczających prąd.
• Monostabilny mechanizm zwalniany samoczynnie: Po zwolnieniu przycisku styki powracają do stanu spoczynkowego (zamkniętego), co jest standardem w funkcji STOP lub przyciskach kontrolnych.
• Montaż na szynie TH35 (DIN): Uniwersalny moduł umożliwiający szybki i pewny montaż w rozdzielnicach oraz szafach automatyki, zgodnie z praktyką instalacyjną obejmującą 45 mm szynę nośną.

Zgodność z Normami

Produkt zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Konstrukcja przycisku odpowiada wymaganiom bezpieczeństwa dla aparatury modułowej stosowanej w instalacjach niskiego napięcia. Szczegółowe dane odnośnie konkretnych norm podane są w dokumentacji technicznej producenta.

Zastosowanie

Przycisk zwalniany samoczynnie 2NC z diodą LED znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne rozwieranie obwodów sterujących oraz wizualne potwierdzenie stanu. Dzięki dwóm torom rozwiernym doskonale sprawdza się w układach wymagających podwójnego bezpieczeństwa (redundancja).

• Sterowanie awaryjne STOP w maszynach i urządzeniach przemysłowych – styki rozwierne przerywają obwód bezpieczeństwa po naciśnięciu.
• Sygnalizacja i blokada w układach automatyki budynkowej – dioda LED informuje o aktywacji przycisku, a styki NC mogą być wykorzystane do odcięcia zasilania przekaźnika.
• Podawanie impulsów do styczników, przekaźników lub PLC – monostabilna praca umożliwia wysłanie krótkiego sygnału przełączającego przy każdym naciśnięciu.
• Element paneli operatorskich w szafach sterowniczych – czytelna żółta dioda widoczna nawet w słabym oświetleniu.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Przycisk montuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz dopuszczalne przekroje przewodów muszą być zgodne z dokumentacją techniczną producenta – w razie braku danych należy stosować typowe wartości dla aparatury modułowej (np. 0,5…2,5 mm², moment ok. 0,5 Nm). Podczas podłączania diody LED należy zwrócić uwagę na polaryzację? – dioda 230 V AC jest przystosowana do napięcia przemiennego, więc nie ma znaczenia kierunek podłączenia.

FAQ

• Czy dioda LED jest wymienna? Dioda sygnalizacyjna jest integralną częścią modułu przycisku, nie przewidziano jej samodzielnej wymiany przez użytkownika. W przypadku uszkodzenia należy wymienić cały element.
• Jaki jest stopień ochrony tego przycisku? Producent nie podał konkretnej wartości IP. W typowym zastosowaniu wewnątrz rozdzielnic przyjmuje się stopień ochrony IP20 (ochrona przed dotykiem i ciałami stałymi >12 mm). Jeśli urządzenie ma pracować w środowisku zapylonym lub wilgotnym, należy zastosować odpowiednią obudowę.
• Czy styki rozwierne (NC) są bezpieczne w obwodzie sterowania? Tak, styki rozwierne w stanie spoczynkowym są zwarte – zastosowano je w funkcji normalnie zamkniętej. Po naciśnięciu przycisku styki rozwierają się, co jest typowym rozwiązaniem w obwodach STOP i sygnalizacji. Przed podłączeniem należy sprawdzić parametry znamionowe styków (prąd, napięcie) w dokumentacji technicznej, aby nie przekroczyć ich dopuszczalnych wartości.
