Przycisk zielony kryty/czerwony wystający podświetlany dwuklawiszowy Fi-22mm 1NO 1NC 24V | XB5AW73731B5 Schneider Electric

Opis i Kluczowe Cechy

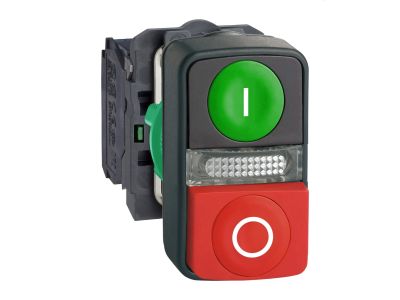

Przycisk podwójny Schneider Electric z serii Harmony XB5, o numerze katalogowym XB5AW73731B5, to zaawansowane rozwiązanie sterownicze zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie integruje w jednej obudowie dwa niezależne klawisze: zielony płaski (kryty) oznaczony symbolem „I” oraz czerwony wystający oznaczony symbolem „O”. Pomiędzy nimi umieszczono białą lampkę kontrolną LED zasilaną napięciem 24V AC/DC, która zapewnia czytelną sygnalizację stanu pracy maszyny nawet w warunkach słabego oświetlenia.

• Konfiguracja styków: Wyposażony w jeden styk zwierny (1 NO) oraz jeden styk rozwierny (1 NC), co pozwala na jednoczesną realizację funkcji załączania i bezpiecznego zatrzymywania układu.
• Trwałość i odporność: Wykonany z wysokiej jakości tworzywa sztucznego o podwójnej izolacji, co gwarantuje wysoką odporność na działanie czynników chemicznych oraz zapewnia bezpieczeństwo elektryczne.
• Mechanizm powrotny: Zastosowanie sprężynowego mechanizmu powrotnego zapewnia precyzyjną odpowiedź mechaniczną i długą żywotność elementu sterowniczego.
• Szczelność: Wyjątkowo wysokie stopnie ochrony IP66, IP67, IP69 oraz IP69K oznaczają pełną pyłoszczelność oraz odporność na strumienie wody pod wysokim ciśnieniem i czyszczenie parowe.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Urządzenie spełnia wymagania normy IEC 60947-5-1 dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Dzięki certyfikacji IP69K, przycisk jest dopuszczony do pracy w środowiskach wymagających najwyższego poziomu higieny i odporności na agresywne procesy mycia, co jest kluczowe w przemyśle spożywczym i farmaceutycznym. Szeroki zakres temperatur pracy od -40°C do +70°C pozwala na montaż w szafach sterowniczych pracujących w ekstremalnych warunkach klimatycznych.

Zastosowanie

Dzięki swojej kompaktowej budowie typu „dwa w jednym”, przycisk XB5AW73731B5 idealnie sprawdza się w miejscach, gdzie przestrzeń na panelu sterowniczym jest ograniczona. Jest to kompletne rozwiązanie do sterowania napędami, pompami, przenośnikami oraz innymi maszynami produkcyjnymi. Znajduje zastosowanie w:

• Przemyśle spożywczym i napojowym (ze względu na odporność na mycie ciśnieniowe).
• Systemach automatyki budynkowej i przemysłowej.
• Budowie maszyn (OEM), gdzie wymagana jest wysoka ergonomia i czytelność interfejsu operatora.
• Środowiskach o dużym zapyleniu i wilgotności, takich jak tartaki czy oczyszczalnie ścieków.

Wskazówki Montażowe

Instalacja przycisku jest intuicyjna i szybka dzięki modułowej konstrukcji serii Harmony XB5. Urządzenie jest przeznaczone do montażu w standardowych otworach o średnicy 22,5 mm. Podłączenie elektryczne odbywa się za pomocą zacisków śrubowych, które zapewniają trwałe i pewne połączenie przewodów, odporne na wibracje występujące podczas pracy maszyn. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zoptymalizować powierzchnię styku. Dzięki plastikowej ramce, montaż nie wymaga dodatkowego uziemienia elementu czołowego, co skraca czas prefabrykacji szafy sterowniczej.

FAQ

• Czy podświetlenie wymaga osobnego zasilacza? Przycisk posiada wbudowany moduł LED przystosowany do napięcia 24V AC/DC, więc może być zasilany bezpośrednio z typowego obwodu sterowania automatyki.
• Czy można wymienić same styki w przypadku zużycia? Tak, modułowa konstrukcja serii XB5 pozwala na łatwą wymianę bloków styków bez konieczności demontażu całego korpusu przycisku.
• Co oznacza stopień ochrony IP69K? Jest to najwyższa klasa szczelności, która gwarantuje, że urządzenie wytrzyma bezpośrednie działanie strumienia wody o temperaturze do +80°C i ciśnieniu do 100 barów.
