Przycisk zatrzymania awar, Fi-40mm, wyzw/zwol obrotu, bez styku, czerwony Fi-30mm, Harmony 9001K | 9001SKR16 Schneider Electric

Opis i Kluczowe Cechy

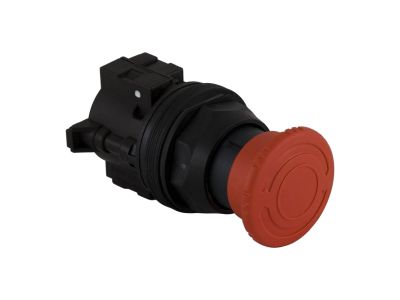

Przycisk zatrzymania awaryjnego Harmony 9001K 9001SKR16 to głowica przeznaczona do montażu w panelach sterowniczych. Wyposażona w mechanizm twist-to-release (wyzwalanie obrotem, zwalnianie przekręceniem), średnica otworu montażowego 40 mm, a czerwony przycisk o średnicy 30 mm. Urządzenie nie zawiera zintegrowanego bloku stykowego – należy dobrać go osobno w zależności od potrzeb aplikacji.

• Średnica otworu montażowego 40 mm: uniwersalny wymiar zgodny z międzynarodowymi standardami, ułatwia integrację z typowymi panelami i puszkami.
• Mechanizm twist-to-release: intuicyjna obsługa – po wciśnięciu blokada, odblokowanie poprzez przekręcenie, co spełnia wymogi ergonomii i bezpieczeństwa dla przycisków stopu awaryjnego.
• Bez styku – elastyczność konfiguracji: głowica wymaga osobnego bloku stykowego (np. z serii 9001K), co pozwala dobrać typ i liczbę styków (NO/NC) do konkretnego układu sterowania.
• Czerwony przycisk o średnicy 30 mm: wyrazisty, duży element w standardowym kolorze alarmowym, zapewnia szybką identyfikację i pewne wciśnięcie w sytuacji awaryjnej.
• Konstrukcja przemysłowa Harmony 9001K: solidna obudowa, odporna na wibracje i obciążenia mechaniczne, dedykowana do wymagających środowisk produkcyjnych.

Zgodność z Normami

Przycisk spełnia wymogi europejskich norm dotyczących łączników elektrycznych i urządzeń sterowniczych (oznakowanie CE). Produkt przeznaczony do stosowania w obwodach sterowania maszyn zgodnie z dyrektywą maszynową. W przypadku braku szczegółowych numerów norm w dostarczonej dokumentacji technicznej, zaleca się weryfikację aktualnych wymogów dla danej aplikacji z producentem.

Zastosowanie

Głowica przycisku zatrzymania awaryjnego 9001SKR16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne wyłączenie maszyny lub procesu. Dzięki mechanizmowi twist-to-release idealnie sprawdza się w:

• Wyłączaniu awaryjnym maszyn przemysłowych, linii produkcyjnych i urządzeń transportowych.
• Instalacjach sterowania w rozdzielnicach i szafach operatorskich – jako element systemu STOP awaryjnego.
• Aplikacjach wymagających resetu obrotowego – np. w prasach, wtryskarkach, windach i dźwigach.
• Zestawianiu układów sygnalizacji i blokad bezpieczeństwa wraz z odpowiednimi stykami (NC w torze bezpieczeństwa).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Głowicę montuje się w otworze panelu o średnicy 40 mm (TH35/DIN nie ma zastosowania – montaż panelowy). Dokręć nakrętkę mocującą zgodnie z momentem określonym w dokumentacji producenta. Przekrój przewodów dobieraj do prądu znamionowego zastosowanego bloku stykowego (nie wchodzi w skład zestawu). Po montażu sprawdź poprawność działania mechanizmu twist-to-release.

FAQ

• Czy przycisk ma wbudowane podświetlenie LED? Nie, głowica 9001SKR16 nie zawiera podświetlenia. W razie potrzeby sygnalizacji świetlnej można zastosować osobny moduł LED (np. 9001SK… ) lub montować w sąsiedztwie lampki sygnalizacyjnej.
• Jaki stopień ochrony ma ten przycisk? Producent nie podaje konkretnego stopnia ochrony IP dla tego wariantu. W standardowych zastosowaniach panelowych przycisk zapewnia podstawową ochronę przed pytem i wilgocią (IP40 po zamontowaniu w płycie), ale szczegółowe dane należy sprawdzić w karcie katalogowej konkretnego bloku stykowego i uszczelnień.
• Jak działa mechanizm twist-to-release – czy to styk NC? Mechanizm dotyczy wyłącznie głowicy – po wciśnięciu blokuje się (zatrzymanie), odblokowanie wymaga przekręcenia. Sam styk (jeśli użyty osobny blok stykowy NC) będzie działał jako rozwierny w normalnym stanie, a podczas awarii będzie rozwarty. Wybór konfiguracji styków zależy od zastosowanego bloku.
