Przycisk żaluzjowy jednobiegunowy 10A 250V IP20, Merten | MTN3755-0000 Schneider Electric

Opis i Kluczowe Cechy

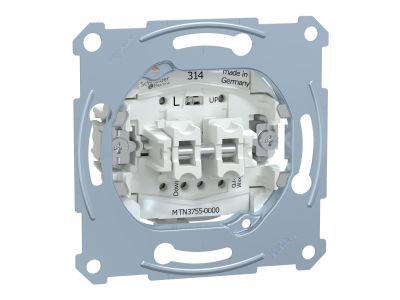

Przycisk żaluzjowy jednobiegunowy Merten (symbol MTN3755-0000) to wkładka przeznaczona do sterowania żaluzjami, roletami i markizami w instalacjach domowych. Wyposażony w zacisk bezśrubowy, zapewnia szybki i pewny montaż przewodów. Prąd znamionowy 10 A oraz napięcie 250 V AC gwarantują bezpieczną pracę w typowych obwodach silników żaluzjowych, a stopień ochrony IP20 umożliwia instalację w suchych pomieszczeniach, w puszkach podtynkowych.

• Prąd znamionowy 10 A: Umożliwia bezpieczne sterowanie silnikami żaluzji i rolet o typowym obciążeniu, bez ryzyka przegrzania styków.
• Napięcie 250 V AC: Kompatybilny ze standardową instalacją jednofazową w budynkach mieszkalnych i biurowych.
• Stopień ochrony IP20: Chroni przed dostępem ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach wewnątrz puszek.
• Zacisk bezśrubowy: Umożliwia szybkie i narzędziowe podłączenie przewodów, co skraca czas montażu i eliminuje ryzyko poluzowania połączeń w wyniku wibracji.
• Materiał: metal i plastik: Połączenie wytrzymałej obudowy z estetycznym wykończeniem zapewnia trwałość i dopasowanie do nowoczesnych aranżacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN, przeznaczony do instalacji w systemach niskiego napięcia.

Zastosowanie

Przycisk żaluzjowy Merten MTN3755-0000 znajduje zastosowanie wszędzie tam, gdzie wymagane jest wygodne, impulsowe sterowanie osłonami okiennymi i bramami.

• Sterowanie góra/dół żaluzjami i roletami w budynkach mieszkalnych i biurowych.
• Obsługa markiz tarasowych i bram roletowych w obiektach handlowych.
• Element układów automatyki budynkowej sterowany ręcznie z kilku punktów.
• Montaż w puszkach podtynkowych jako część systemu Merten inserts – możliwość łączenia z ramkami i osprzętem dekoracyjnym.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Przycisk przeznaczony jest do montażu w puszce podtynkowej o standardowej głębokości. Przewody łączyć z wykorzystaniem zacisków bezśrubowych – wcisnąć izolowany przewód o odpowiednim przekroju (dobranym do prądu 10 A) do otworu zacisku. Nie wymaga narzędzi. Po zakończeniu montażu sprawdzić poprawność działania i pewność połączeń. Nie przekraczać podanych parametrów znamionowych.

FAQ

• Czy przycisk posiada podświetlenie LED? Nie, dane producenta nie wskazują na żadne źródło światła wbudowane w przycisk. Jest to mechanizm bez podświetlenia, przeznaczony do standardowego sterowania.
• Jaki jest stopień ochrony IP? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Nie jest chroniony przed wilgocią – należy montować wyłącznie w suchych pomieszczeniach.
• Czy to jest przycisk chwilowy czy z podtrzymaniem? Jest to przycisk jednobiegunowy (chwilowy, monostabilny) – po naciśnięciu zwierza obwód, a po zwolnieniu natychmiast go przerywa. Stosuje się go w parach do sterowania dwoma kierunkami ruchu żaluzji.
